2023-10-27 【3D掃描應用】利用3D掃描和CAD模擬幫客戶修復SAG研磨機 - SHINING 3D X

【3D掃描應用】利用3D掃描和CAD模擬幫客戶修復SAG研磨機 - SHINING 3D X ATEGROUP

3D掃描用於模擬分析是現代加速逆向工程、迭代設計和其他與CAD相關的應用的高效方法，在工業維護和修復中，準確的測量對於解決設備故障和提高運營效率非常重要，像FreeScan UE 11這樣的計量3D掃描儀在這些情況下是理想的工具，因?yàn)樗鼈兛梢栽谧疃痰臅r間內捕獲準確、精確的3D數據。

ATEGROUP是如何使用FreeScan UE 11 3D掃描器來修復一個磨粉機的零部件?一起來看看他們的案例分享!

問題 : 損壞的輪轂

ATEGROUP的客戶在其價值鏈中使用SAG磨機來研磨材料。為了保持客戶的匿名性，並未透露太多細節，但顯然，材料的準備始終是生產的關鍵部分。材料的質量為產品的質量奠定了基礎。

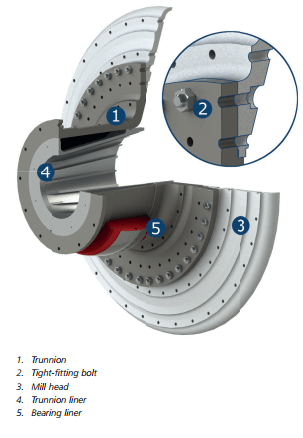

而客戶發現他們的SAG磨機損壞了；在研磨過程中，材料從機器中洩漏出來。他們很快發現機器的進料和出料輪轂，負責材料轉移的重要部件已經裂開。

由於材料外洩，團隊面臨著嚴重的問題。這不僅關乎運營效率，還關乎員工的安全。

解決方案

為了修復輪轂，客戶選擇了ATEGROUP，這是一家提供3D掃描和逆向工程服務的哥倫比亞公司。他們利用一系列SHINING 3D掃描儀提供這些服務。

ATEGROUP為該項目設定了兩個目標：

1. 確定最適合加固輪轂的技術

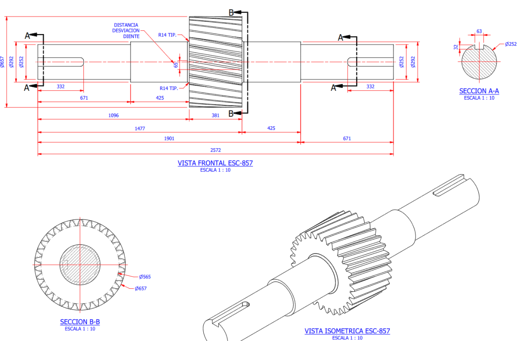

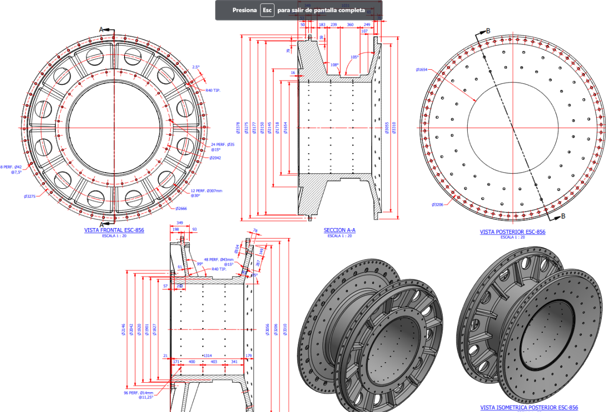

2. 生成輪轂和驅動裝置的精準的2D圖檔

I. 3D掃描

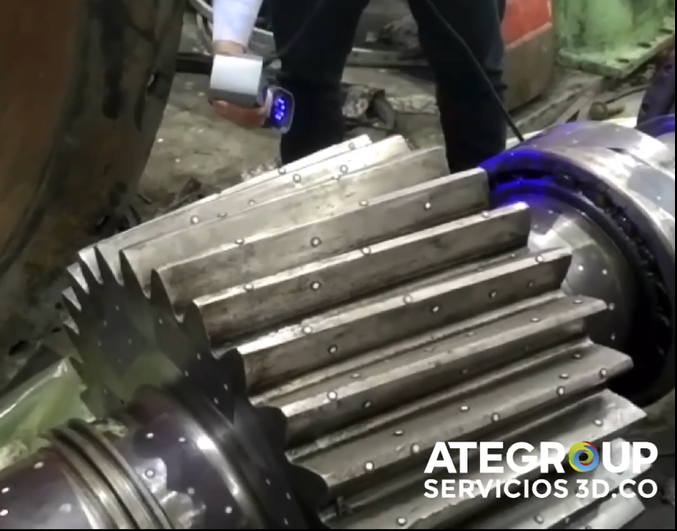

首先，ATEGROUP對SAG磨機的零部件進行了3D掃描。對於約2.5米到3米左右的大部件，3D掃描儀的便攜性和速度很重要。團隊能夠輕鬆地使用輕便的FreeScan UE 11在整個磨機周圍進行3D掃描。

然後，在磨機的金屬表面上放置標記後，團隊迅速使用掃描儀捕獲了額外的數據。FreeScan UE 11項目11條交叉的雷射線，以每秒1.35M個點的速度捕捉數據。

II. 逆向工程

根據前一步獲得的3D點雲，團隊隨後進行了逆向工程階段。他們處理了掃描數據，並使用Geomagic Design X提取了所需的測量和幾何形狀。

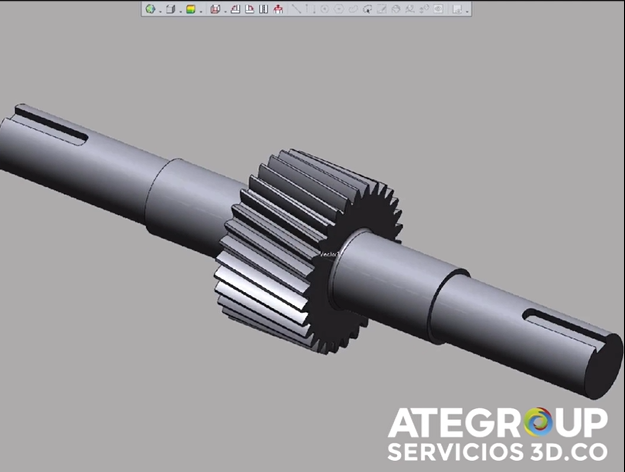

ATEGROUP在數字3D環境中精心重建了零件：3D掃描進行模擬分析後CAD軟體中的零件

III. 模擬分析

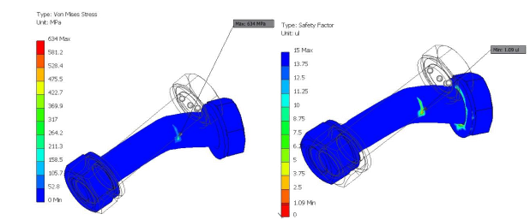

最後，ATEGROUP的工程師使用基於掃描的CAD模型進行了模擬分析，以確定最佳的修復方案。通過他們的模擬軟體，他們複製了運行條件並對數位輪轂施加了應力因素，這樣他們就可以分析不同情境下每個零件的行為，評估潛在的故障點，並確定最有效的修復方法。
