【3D列印應用】六種線材大團圓！複合材質拳擊槍！

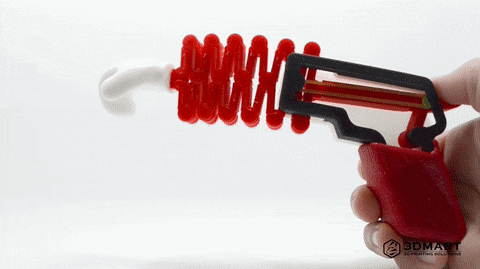

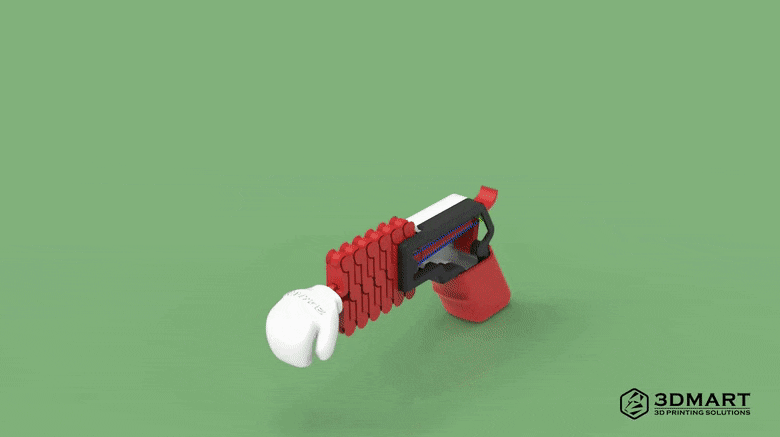

三帝瑪樂於為各位嘗試各項材料及3D列印實測，一般的樣品卡太單調又無法看出韌性和強度等功能，因此我們製作了複合材質拳擊槍！各位小時候大概都看過這個玩具，別看這拳擊槍小小一把，它可是結合了六種材質！每種材料都有各自適合的功能，另外，我們也在結構設計中空觀景窗，讓大家可以清楚看到拳擊槍有趣的運作方式：

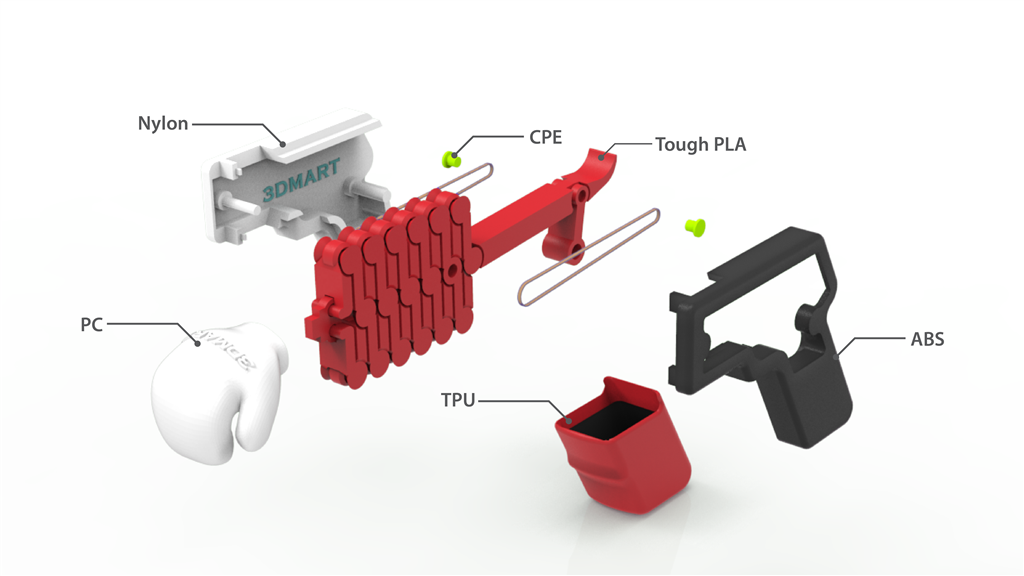

主要的伸縮柵為Tough PLA，堅固性與ABS相似、不易脆化，適合用於功能性零件；組合式槍柄的部分為尼龍與ABS，這兩種材料除了堅固度以外，尼龍更具有彈性與韌性，因此足以承受支點的受力。槍柄套筒的部分則是具有伸縮彈性的TPU，能更好的適應形狀變化；綠色的固定器栓則使用CPE，具有耐溫性、機械強度，能供物件和機械零件使用的特性，拳頭最常受到外力撞擊，因此選用高強度PC進行3D列印。

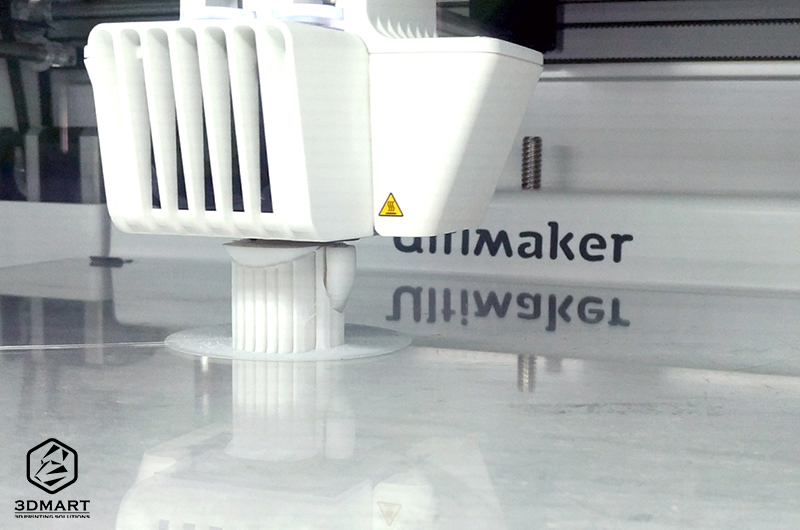

本次皆使用Ultimaker 的原廠線材為主，通常包含不同材質要考慮到不同的收縮率，但由於Ultimaker列印的尺寸精確，切片軟體Cura中也有預設參數，因此這些零件的結合性依然非常好。其中當然也少不了Ultimaker雙噴頭系統帶來的好處，讓我們能活用PVA水溶性支撐材料，放進水裡就能獲得精準尺寸和漂亮表面。

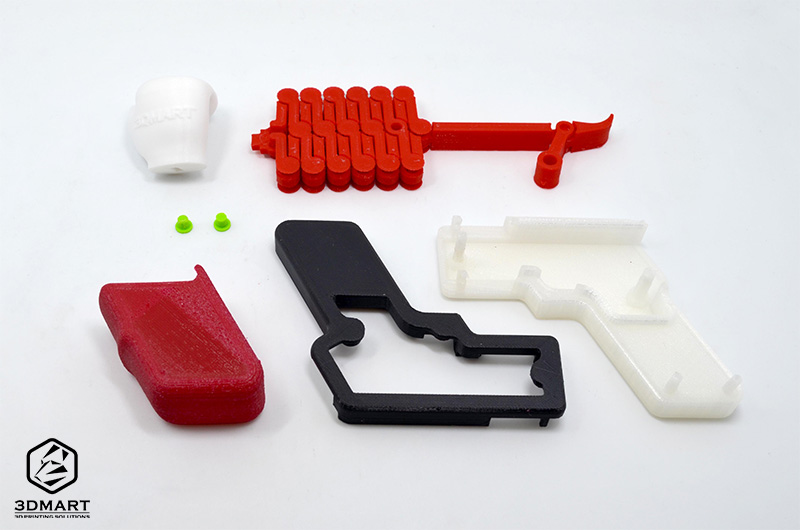

這些就是3D列印完成後的七個零件，現在就按照圖解方式進行組裝：

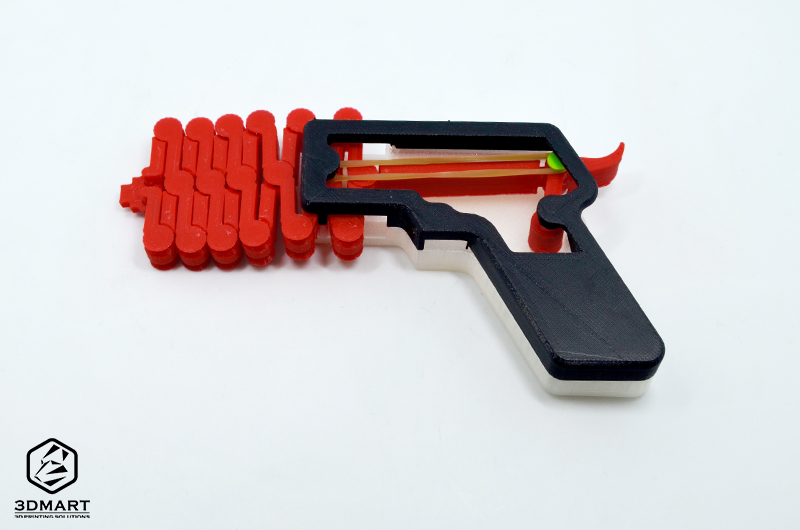

首先，將橡皮筋和綠色的固定栓、伸縮柵放入把手的卡榫中，接著將另一邊完全對稱的橡皮筋和固定栓一併放上。



蓋上黑色的ABS槍柄，確定每個卡榫都準確合上，最後再套入拳頭和槍套就完成囉！





對3D列印技術有興趣？三帝瑪春節過後即將開設3D列印講堂，現場也能看到這支拳擊槍喔！新春帶你印起來，線上報名快點我！座位有限、額滿為止！

我們還會持續和大家分享與3D列印有關的各項新資訊及實測，所有最新消息都會公布於我們的粉絲專頁！
