【3D列印快訊】3D陰影線：在Ultimaker 3上進行灰階列印

桌上型3D列印促成許多快速成長的行業，但直到最近發現3D列印的物件被限制為單色的。
在Ultimaker公司，我們努力推動桌上型3D列印應用的極限：與代爾夫特理工大學合作，
我們其中一名工程師已經開發出了用Ultimaker 3達成灰階列印的技術。使用這種方法可以讓使用者列印出用兩
種顏色、不同色調的物件。

線性半色調

Tim Kuipers已經使用了稱為線性半色調的技術來生成具有全灰階圖像的3D物件。半色調的原則不是新的概念
，它實際上可追溯到17世紀。
效果如下圖：

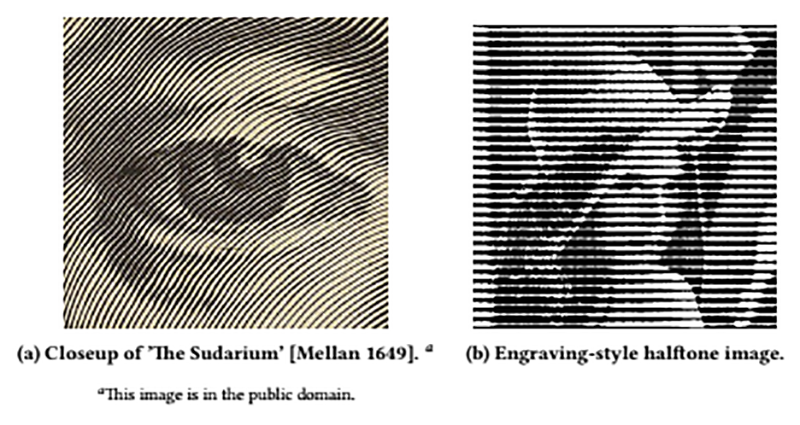

Mellan的“The Sudarium”是用陰影技術手繪的。

Kuipers在他的合著研究論文中解釋關於線性半色調「通過列印離散顏色的小圖案來創造連續色調的感覺。」

根據陰影的原理，線性半色調是用不同厚度的黑色和白色線條所建立，使人能看到具有灰階圖像的外觀，而實際上
該物件是由簡單的黑線與白線組成的。

利用Ultimaker 3的雙噴頭的功能，Kuipers能夠創造出有灰階黑白線的物件。

他進一步解釋說：“全層印有白色或黑色的線材，列印機在每一層黑色和白色線材列印之間交替。  顯示灰階色調
是通過凸顯更多或更少的黑色線材來決定白色線材的位置，使黑色更凸顯，使3D列印在該位置顯得更暗，而白色
讓它更亮。

應用

這種灰階列印技術在幾個方面有應用。在原型設計中，線性半色調可用作設計開發概念模型中的特徵，因?yàn)樗幌?br /> 於使用一組離散的顏色進行列印。或者，對於製造，可用列印物件傳達技術細節。
例如，它可以用於通過黑色顯示各種強度來辨別製造工具脆弱的不同區域。

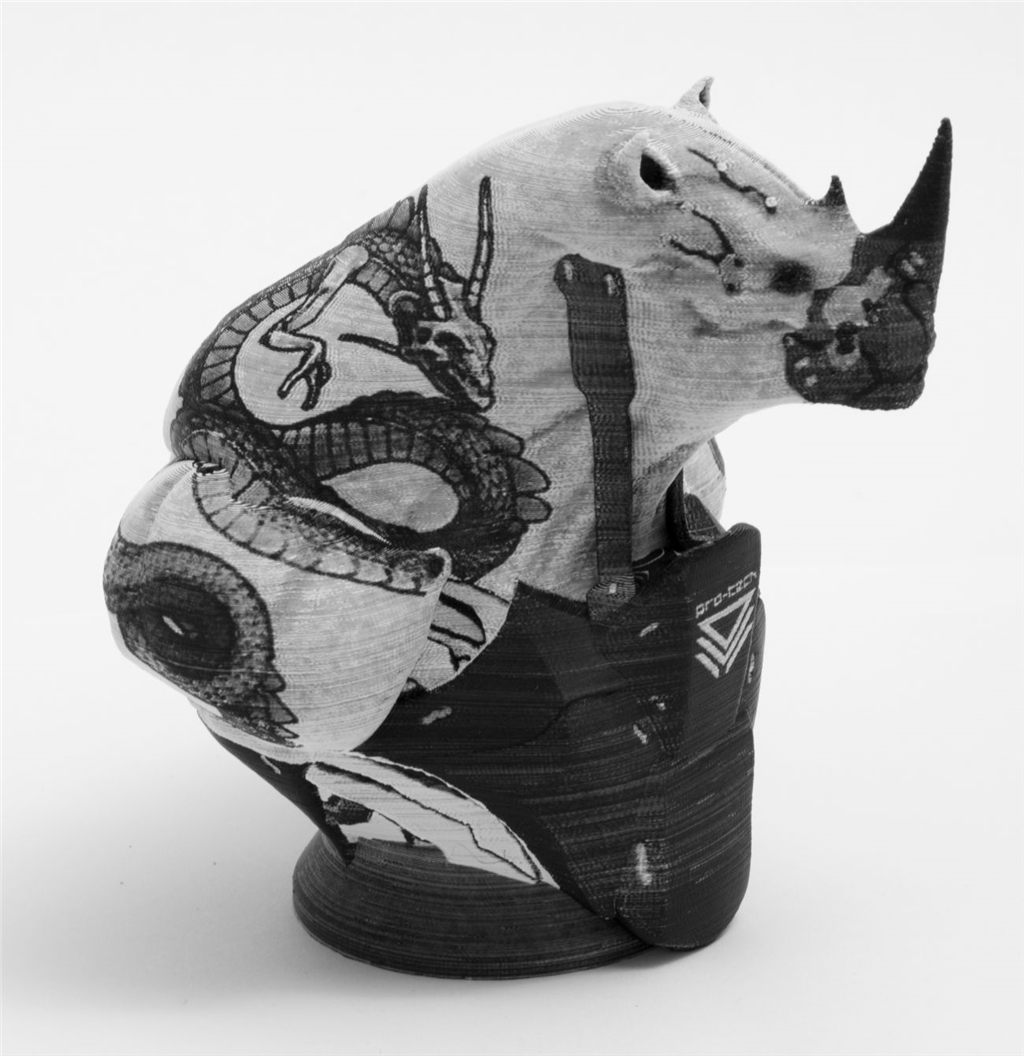

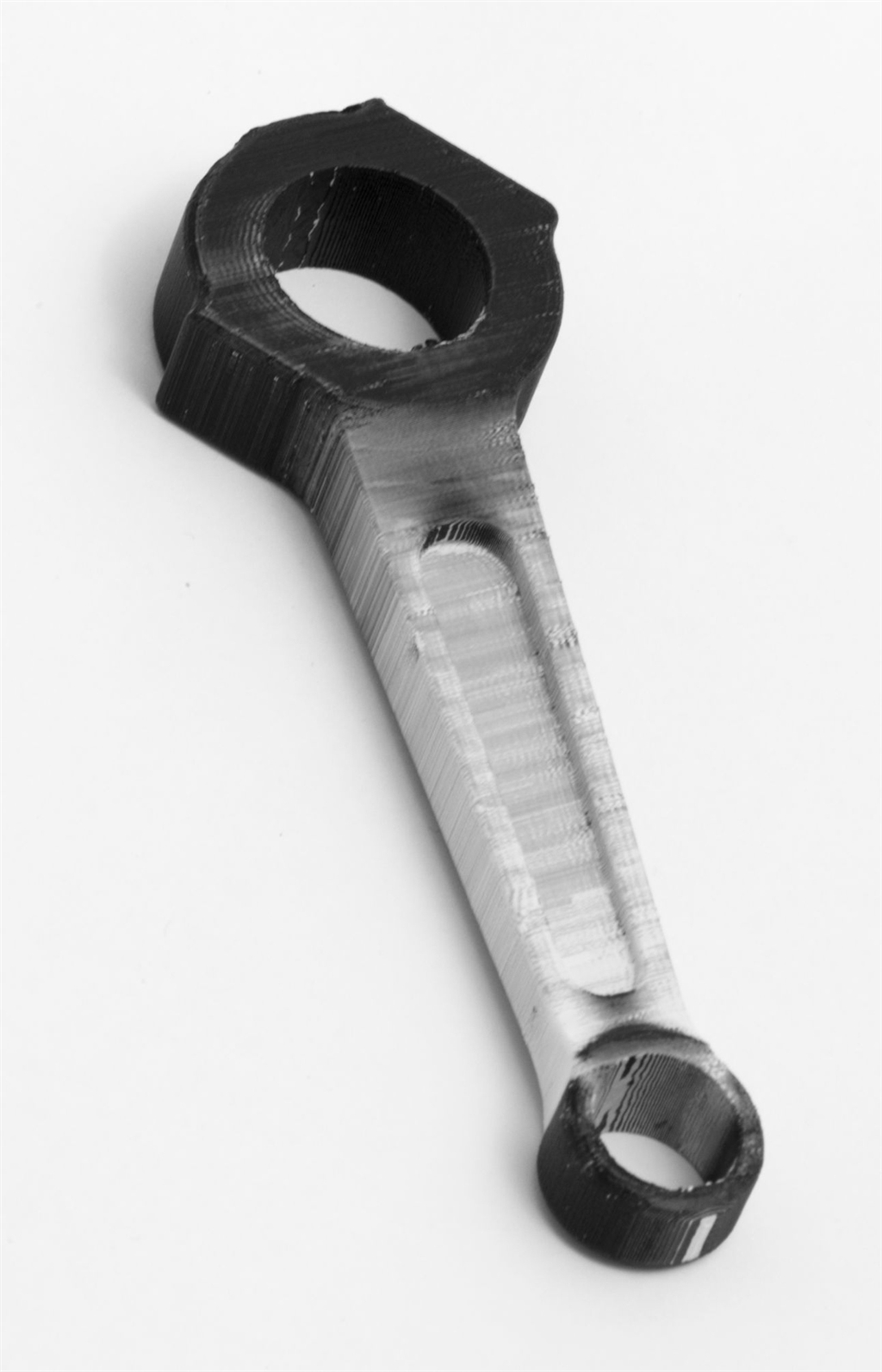

灰階罐頭                                                                            灰階桿子
作為設計特徵，灰階列印可以用於接受更多的變化，因?yàn)?nbsp;    灰階列印可用於將列印物件上的技術訊息可視化，例如
沒有僅限兩種顏色的列印的限制。                                       ，哪些部分比其他部分更脆弱。

還有更多的藝術應用：與單色列印相比，以灰階列印的物件可以增強深度，定義和真實感。
將3D掃描與3D列印結合的使用者可以創造掃描人物或物體的物理模型。

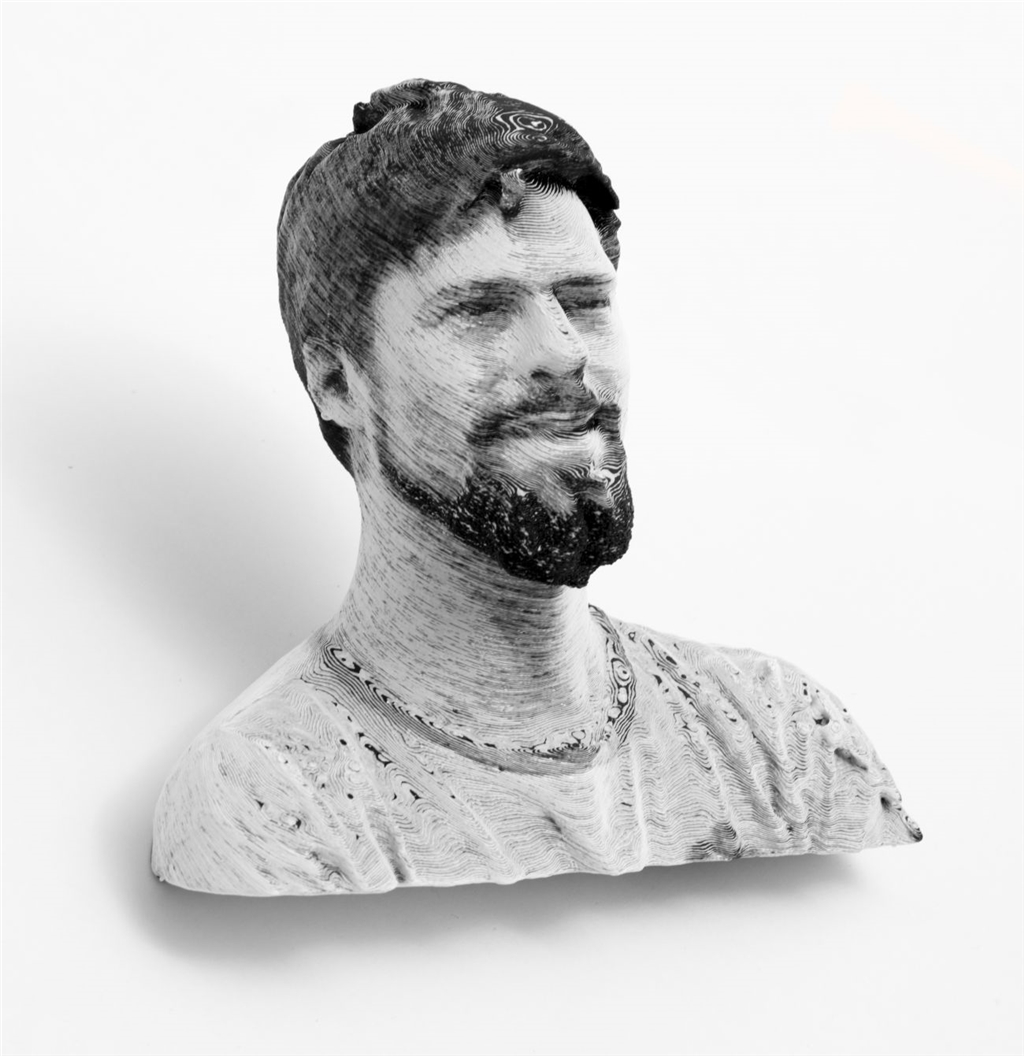

列印灰階的Tim Kuipers半身像。類似顏色的大塊補丁顯示     該方法能夠?qū)崿F(xiàn)小而高的對比度細節，這對於雕塑和模
該方法的功能。                                                                    型特別有效。

除了精確的X / Y軸校準，用於實驗的Ultimaker 3不需要修改任何硬體來達成這些結果。與單色列印相比，灰階列印的時
間也適量的增加最多20％。

全彩列印？

在未來，如果使用兩個以上的擠壓機來列印深藍、紅色、黃色在黑色與白色線材的旁邊，就有可能創造出類似3D陰影線
技術的全彩列印，
在Ultimaker，我們計劃將半色調功能直接加到Cura中，以便使用者可以輸入預色檔案並創造出自己的灰階物件。


文章來源:https://ultimaker.com/en/blog/49783-3d-hatching-grayscale-printing-on-the-ultimaker-3
