2019-07-31 【3D新品快訊】CNC銑床加工機，開箱操作這樣用！
【3D新品快訊】CNC銑床加工機，開箱操作這樣用！
桌上型CNC銑床加工機這幾天也進駐三帝瑪辦公室囉！Roland MDX50 CNC銑床加工機不同於3D列印，屬於減法製造的一種，藉由刀具切削原料塊逐步成型，兩種方式各有特色、彼此相輔相成，這次就要實際操作Roland MDX50 CNC加工機，帶領各位一探究竟！

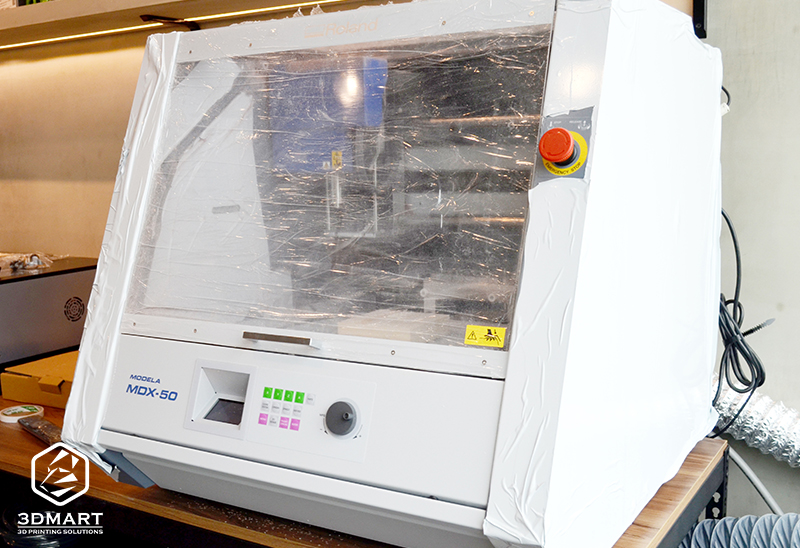

機器本尊的外觀非常漂亮，只是我們擔心噴濺出來的碎屑會將表面刮傷，因此我們用一層靜電膠膜將外殼和內部的透明板完全包覆起來，實際外觀是像上圖一樣霸氣酷炫。

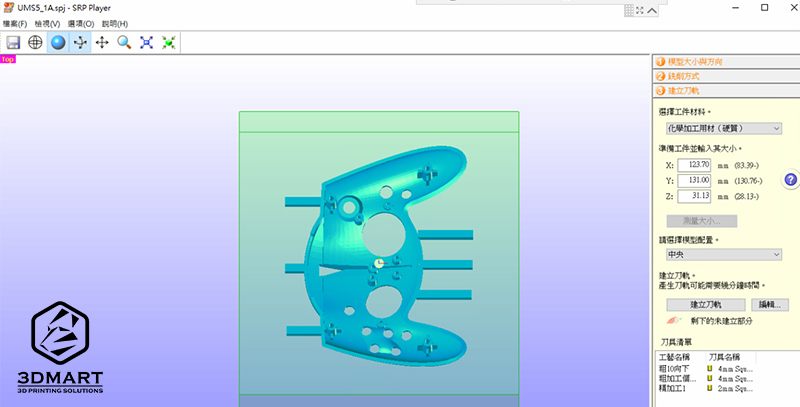

我們採用之前3D列印過的遊戲把手做樣品測試，Roland作為CNC設備的大廠也提供專用的運算軟體，以便調整各項參數值；圖中淺綠色的部分是原料的體積範圍，必須大於中央物件的成型範圍。

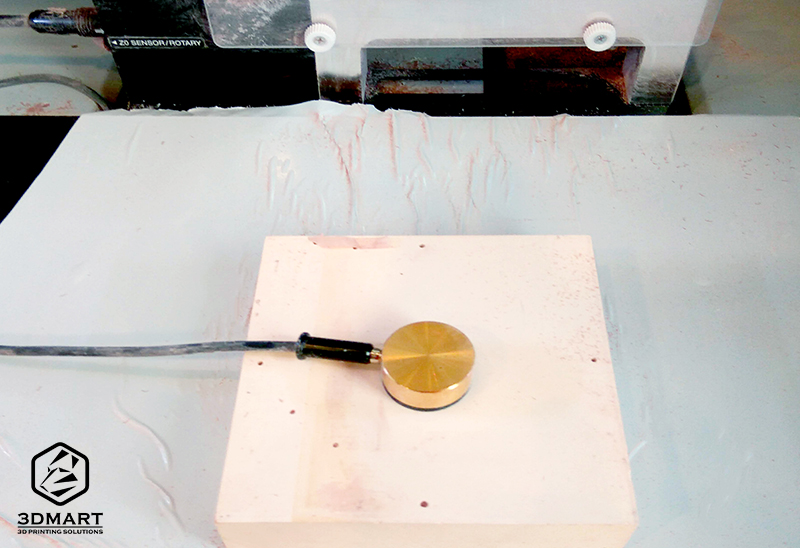

平臺上方需先放置一塊墊底的角料，並將圓形的金屬校準工具約略放在角料的上方中心點，機器會透過這個校準工具進行定位，接著才放上欲切削的原料塊並同樣再次做中心點定位。

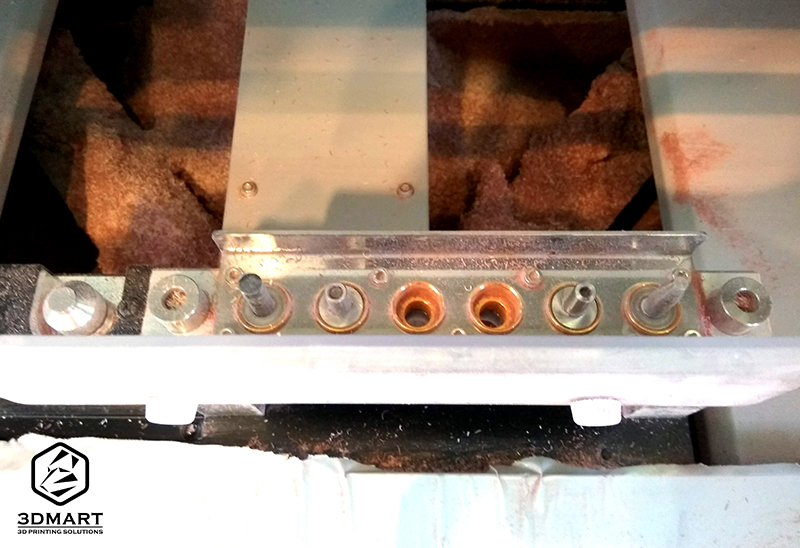

本次示範的Roland MDX50是透過自動換刀系統進行運作，因此中途不用再手動拆卸處理，只要事先將準備使用的刀具放置在這排內部刀匣中即可，這些刀具在自動換刀時會與夾頭自行對接。
由於是用切削方式製作，因此會有許多碎屑產生，不過這臺MDX50 CNC加工機的好處在於它的封閉式結構能讓廢料乖乖待在裡面不會到處飛濺；下方有抽屜式集料盒，拿出來就可以傾倒乾淨、非常便利，也因此在同類機型中是工科學校及中小企業的愛用款。

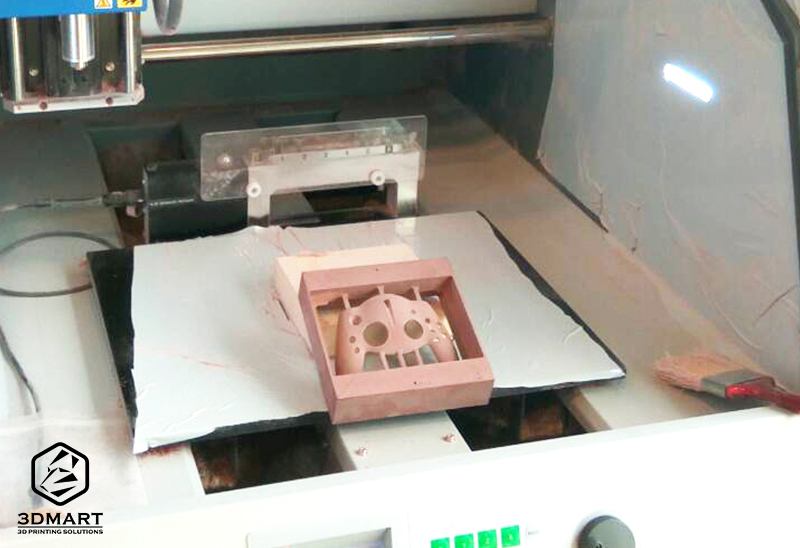

通常製作前會在角料及原料塊上鑽孔固定，這部分也要留意避開成行物件的範圍，待機器運作完成後將加工成品取出即可。

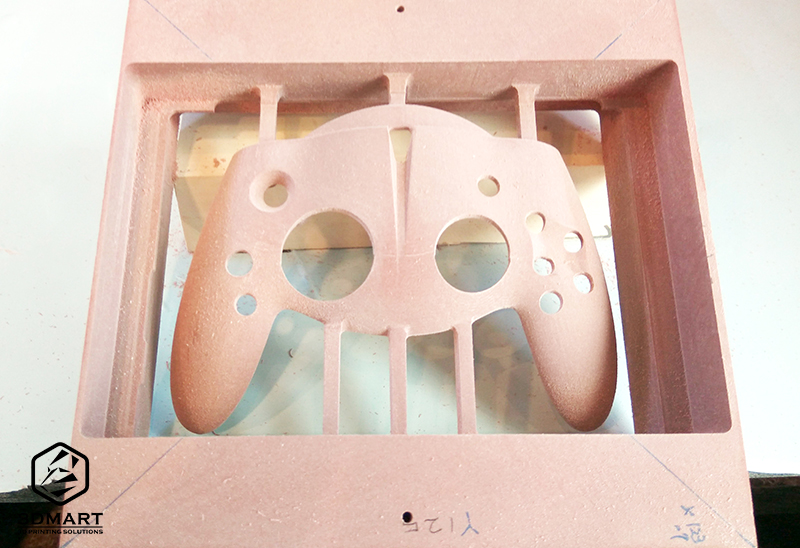

完成後的物件與多餘的材料之間會有固定用的橋接支架，最後將這些支架剪開或拆除即可獲得成品！
我們用兩種顏色及不同面體的加工程度讓大家看看不同刀具及階段性的差別，MDX50 CNC加工機也分為「粗加工」及「精加工」；在進行精加工之前會先用粗加工的專用刀具將大塊廢料清除，接著再換成精加工的細刀頭進行細節修整。

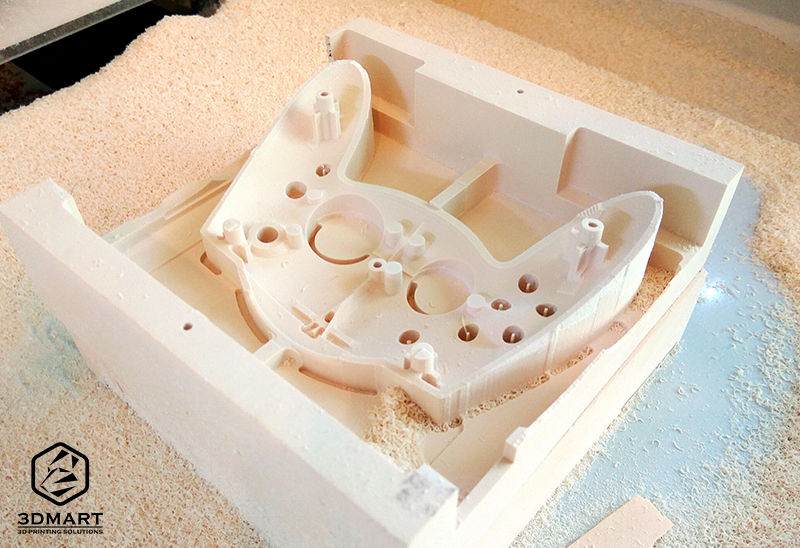

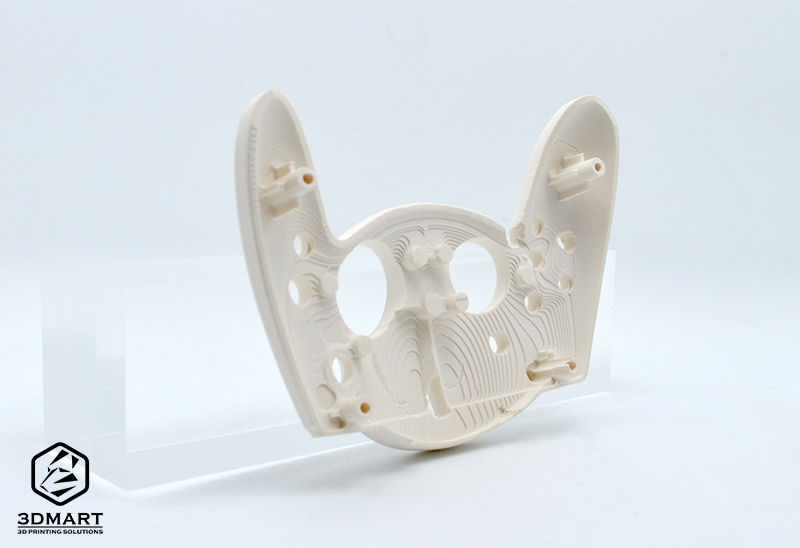

（圖中的階梯狀表面就是粗加工完成後的初步狀態。）

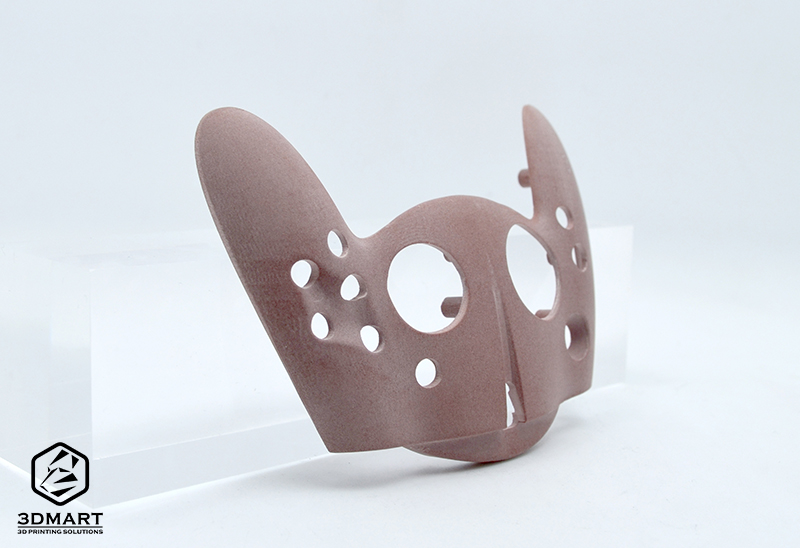

（圖為精加工刀頭二次細修後的表面效果。）

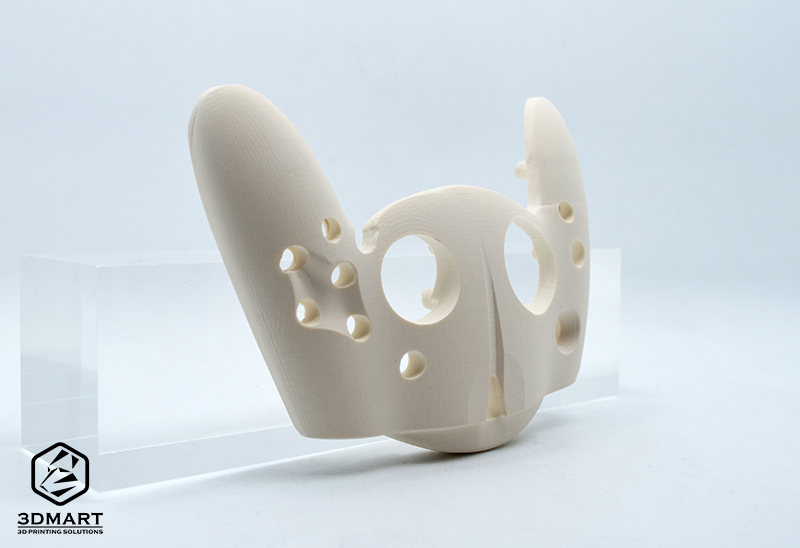

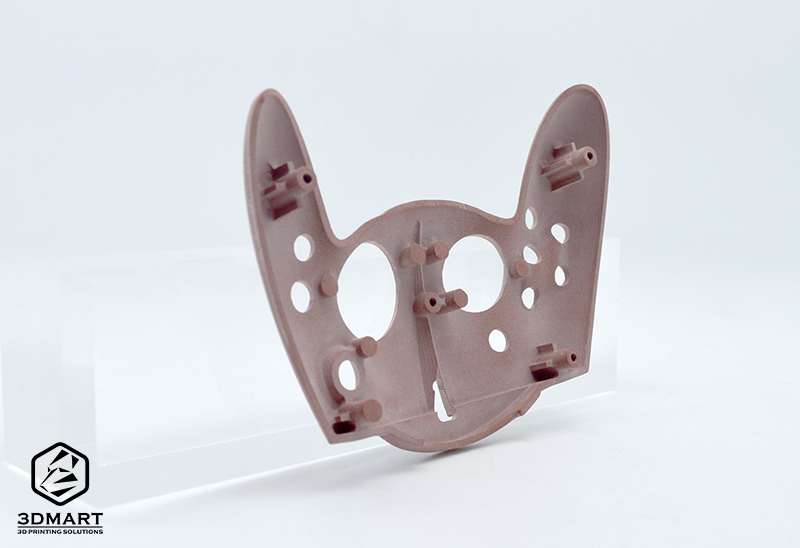

我們這次使用的是代木材料，屬於木屑與樹脂混合的塑料塊；透過CNC加工完成後呈現霧面質感，但摸起來十分平滑不粗糙、不落粉，非常接近產品原型或塑膠射出的效果。
目前包含3D列印、FormBox、雷射切割機等，三帝瑪辦公室已有數十種製造設備；所幸他們都是精簡的桌上型機種，因此辦公室的環境大小也能放置。未來還有更多不同技術的開箱文會陸續和大家分享，歡迎追蹤粉絲專頁、關注最新技術！
