【3D掃描應用】FreeScan UE 3D 掃描器 - 進行能源管路檢測的效果和優勢!

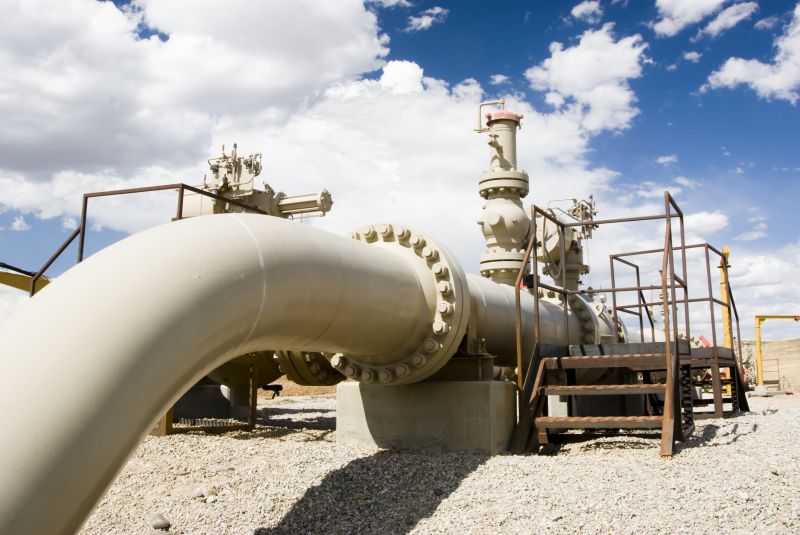

使用 FreeScan UE 雷射手持3D 掃描器進行能源管路檢查
隨著能源管道不斷縱橫交錯，輸送石油、天然氣等產業的命脈，高效率、準確的能源管道檢測方法變得至關重要。隨著時間的推移，這些管道很容易受到腐蝕以及機械損壞，形成凹痕和鑿痕。監管機構要求定期檢查和評估，以促進必要的維護、維修或升級。
傳統上，無損檢測（NDT）技術，例如深度計和超音波探傷儀，已用於能源管道檢查。但近年來，高精度3D掃描技術逐漸成為能源管路無損檢測的常用方式。
能源管道檢測的挑戰
能源管道的損壞通常涉及不規則形狀的區域，例如腐蝕和斷裂，因此很難透過目視或手動測量來評估損壞程度。管道腐蝕深度和腐蝕後厚度的數據也很難獲得。然而，隨著 FreeScan UE 手持式 3D 掃描器，操作員可以以非接觸方式取得整個受損表面的全面3D資料。

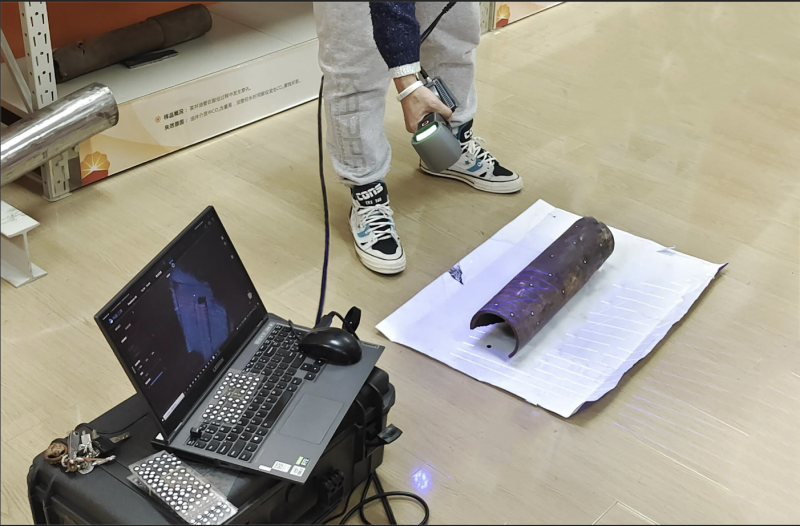

使用 FreeScan UE 掃描腐蝕管道的一段
高精度 3D 檢測的優勢
高效快捷
傳統的管道檢查方法需要高水準的技能，並且可能需要很長時間。相較之下，易於使用的3D 掃描器不需要特殊的操作技能，即使沒有掃描經驗的工作人員也可以快速上手。FreeScan UE 有助於快速擷取整個管道表面的完整數據，確保在檢查過程中不會遺漏任何關鍵細節。

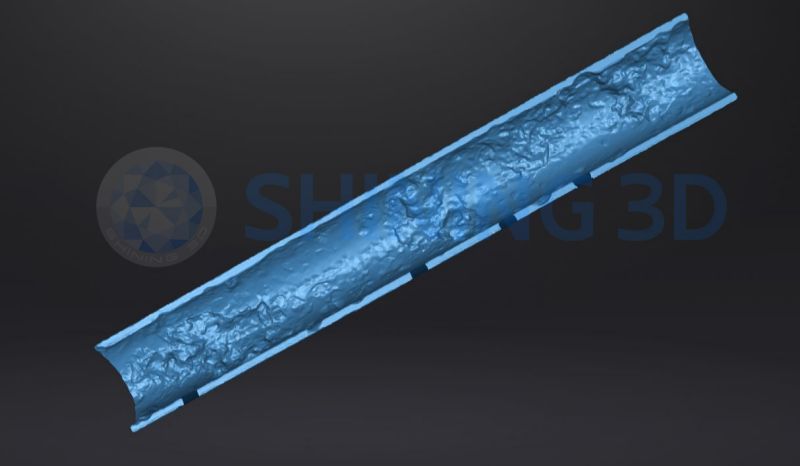

管道腐蝕的 3D 數據
極高的便攜性和材質相容性
FreeScan UE系列（U7 / U11 / Pro)重量不過900g，支援長時間手持掃描，也可以輕鬆?zhēng)У焦艿浪诂F(xiàn)場進行掃描。此外，F(xiàn)reeScan UE具有很強的材質適應性，相容於不同的材質表面（例如黑色、反光材質）。
高精度、穩定準確
FreeScan UE的高精度和穩定的重複性保證了資料的可靠。FreeScan UE的精度高達0.02mm，體積精度高達 0.02mm + 0.04mm/m，非常適合滿足管道偵測的需求。

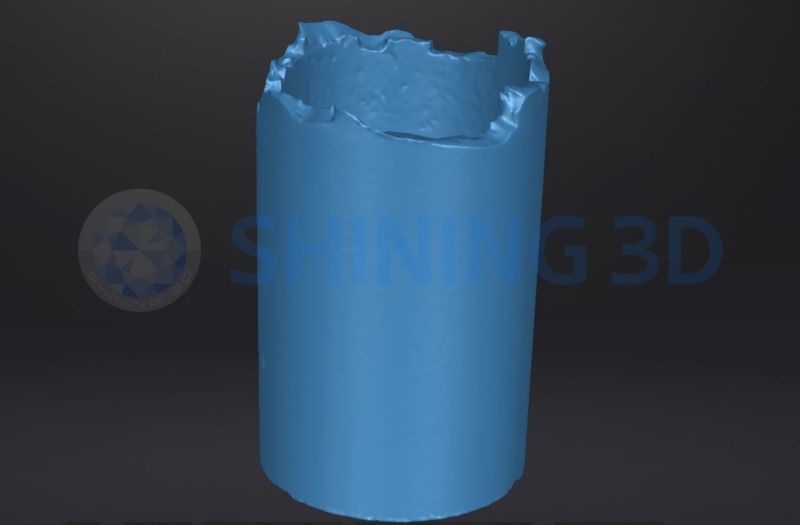

管道斷裂的 3D 數據
對於掃描小凹坑和其他複雜特徵，F(xiàn)reeScan UE 還提供單線掃描模式。此功能將雷射光束聚焦在一條窄線上，即使是很小的缺陷也能提供高解析度資料。
相容於3D 軟體：只需按一下，即可將FreeScan UE 擷取的資料匯入到不同的3D 軟體中進行處理。在這種情況下，地理魔力控制X用於檢測管道的腐蝕坑深度、裂紋厚度等關鍵參數，作為後續評估、維護和研究的基礎資料集。

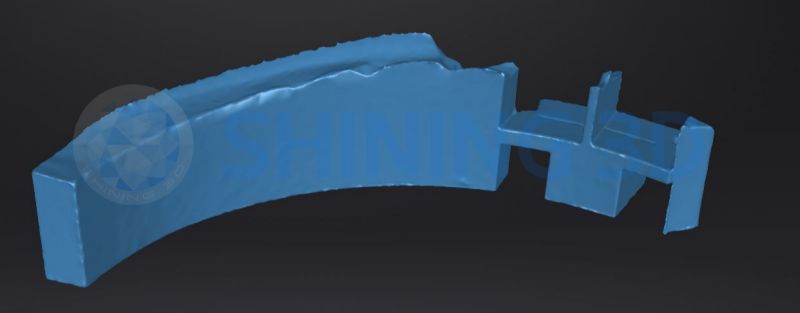

管道壁厚的 3D 數據

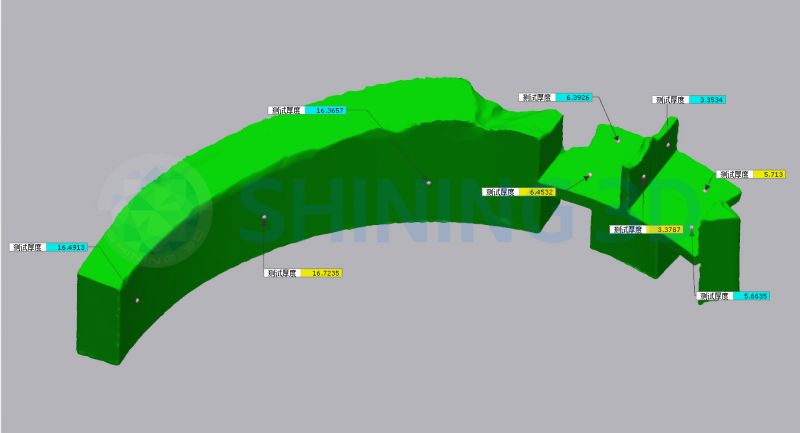

壁厚測量
結論
掃描技術代表了重大飛躍。3D 掃描器正在解決與不規則形狀損壞相關的挑戰以及獲取準確資料的困難。其高效、準確的解決方案使其成為能源管道檢測領域的理想工具。借助 FreeScan UE不僅簡化了檢查流程，還確保關鍵細節不會被忽視，最終為關鍵能源基礎設施的安全性和永續性做出貢獻。
你是否也在尋找高精度、高精密度的手持式全面掃描器？點選這裡聯絡我們以了解Shining 3D 掃描器如何為你提供協助！
相關產品：
1）SHINING 3D - FreeScan UE7 雷射手持3D掃描器
2）SHINING 3D - FreeScan UE11 雷射手持3D掃描器
3）SHINING 3D - FreeScan UE Pro 雷射手持3D掃描器
