2021-10-21 【實測影片】Wisely光纖雷射打標機，旋轉軸雕刻全教學！
【實測影片】Wisely光纖雷射打標機，旋轉軸雕刻全教學！

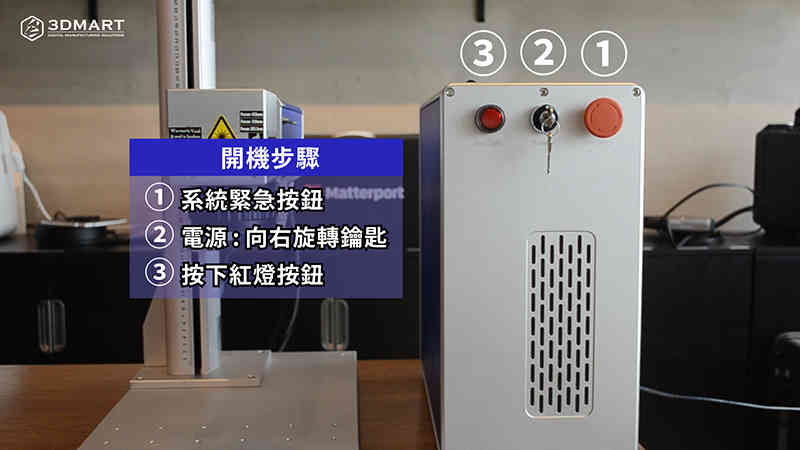

一、 開機步驟
1. 系統緊急按鈕
2. 電源：向右旋轉鑰匙
3. 紅燈按鈕

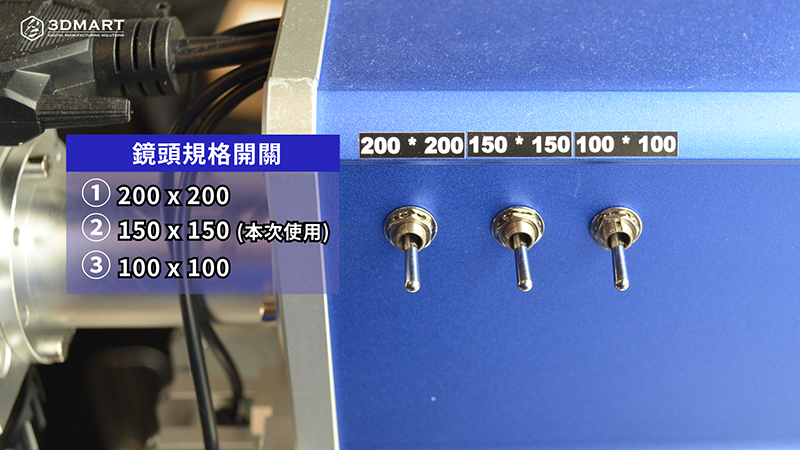

接下來，可以看到打標機側身有三個「鏡頭規格」開關，依照所使用的鏡頭規格啟動開關，本次實測使用的鏡頭規格為150 x 150mm，再轉開鏡頭保護蓋。
1. 鏡頭規格一：200 x 200
2. 鏡頭規格二：150 x 150
3. 鏡頭規格三：100 x 100
二、 對焦校正

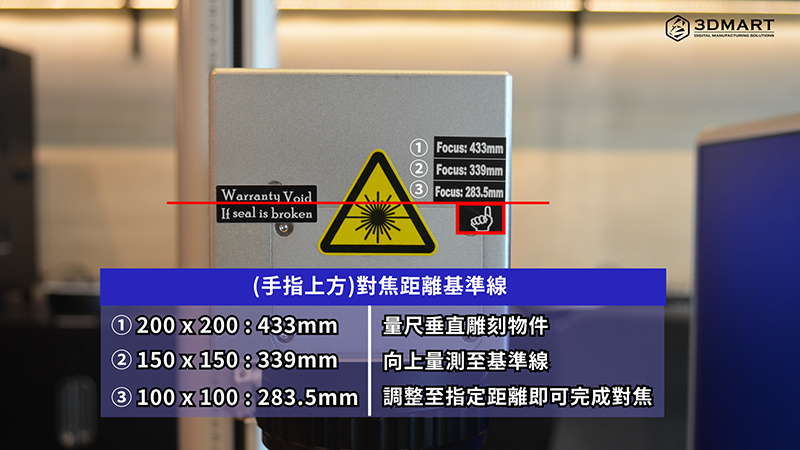

使用內附的對焦量尺，在物件上方垂直量尺，量測基準線距離，旋轉上方轉軸，直到量尺達到指定定位；手指圖示上方為「對焦距離基準線」，量尺垂直雕刻物件，向上量測至基準線，調整至指定距離即可完成對焦。
．對焦距離比照表
| 鏡頭規格 |
對焦基準線距離 |
| 200 x 200 |
433mm |
| 150 x 150 |
339mm |
| 100 x 100 |
283.5mm |
三、 軟體操作
將要進行雷射打標的物件檔案置入，並依照需求編輯、修改尺位置及設定數據。
1. 填滿路徑工具
2. 修改＞變形：可依照需求旋轉、調整物件位置
3. 雷射＞SplitMark2：設定旋轉軸雕刻物件尺寸

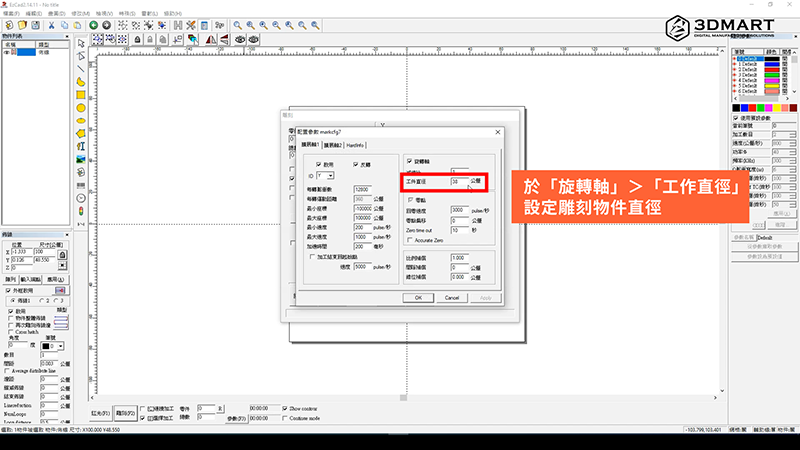

4. 點選「參數」：於「旋轉軸」＞「工作直徑」設定雕刻物件直徑
5. 點選「紅光」預覽打標位置
6. 點選「雕刻」開始雷射打標

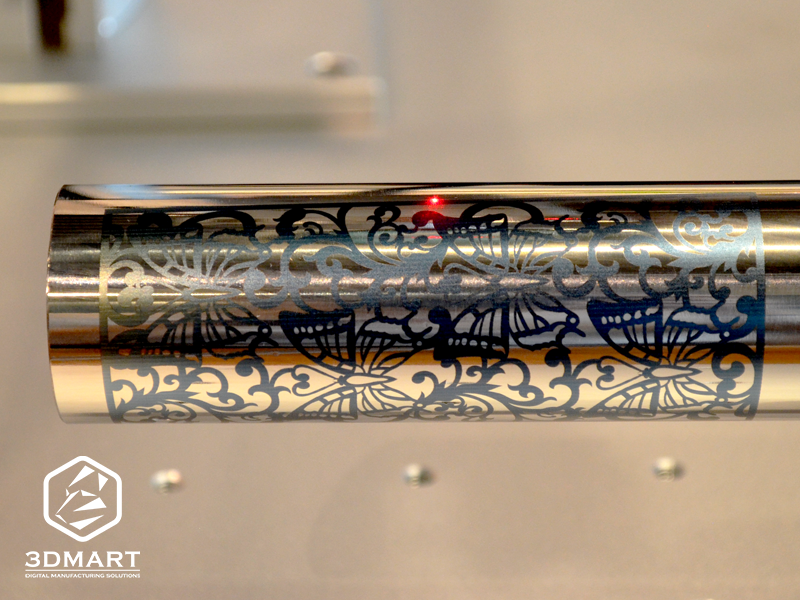

我們使用不鏽鋼圓柱進行金屬雷射雕刻，雕刻尺寸為4.5 x 10cm的花紋，最後的效果呈現非常精美，解析度與精準度表現都很好，總雕刻時間為20分鐘。
