【3D列印應用】新潮設計3D列印鞋款

3D列印的應用方式非常多，像是公司開發商品原型時會利用3d列印技術，有些學校也會使用3d列印機來輔助生產
教材或完成學生的設計想法。
這次3DMart收到來自大學的工業設計系學生的3d列印代工委託，幫助完成他們的設計構想，他們剛好都是設計鞋
款，各具不同的特色，我們將於此篇文章向大家介紹他們的設計歷程。

第一個的黃色設計款女用鞋是李同學的作品，主要是為了畢業專題所製作的作業，設計的靈感結合樹根、骨骼密度
的造型以及網狀的血管，是一款十分優雅的新穎設計女士鞋款，鎖定25-35歲具時尚感的輕熟女族群

李同學表示會使用3d列印技術完成此鞋款，是因?yàn)榇诵幽Ｐ驮谠煨蜕虾苎}雜並且要求高細緻度，在製程上面選擇
3d列印機印製也比較簡單，並且在最終完成度也很高。


由於設計上有許多鏤空的部分，必須使用Ultimaker3雙噴嘴3d列印機，讓PLA搭配水溶性支撐材PVA，不須擔心有
拆不完的支撐以及支撐拆除後的粗糙表面。
在Cura的設定上我們盡可能地將PVA的用量調至最低，避免材料的浪費並節省泡水的時間，總共的列印時間約為2天。


圖為正在3D列印的黃色女用鞋 (列印層厚:0.15mm   填充率:30%)

這次決定設計鞋子作為畢業製作是來自老師的提議，由於聯合大學工設系所在工專時期是以鞋子設計為主要項目，
後來才轉變?yōu)橐援a(chǎn)品設計為主，此次有種想重拾初衷再次挑戰過去鞋子設計的強項。

第二個黑色的中性設計鞋款為王同學的作品，他以建築結構作為靈感來源，結合橋樑百變的造型，疏密的結構設計
，設計出來的與眾不同，具建築結構的鞋子產品。商品鎖定的族群為20~40歲的人，年輕人到中年人，追求時尚潮
流，有個性，偏中性的族群。


設計此鞋子是想在此作業中靈活運用近期學習的衍生式設計軟體，做出與眾不同，具建築物構造的時尚鞋款。
使用衍生式設計軟體製作圖檔，只需要調整一些數值，就能夠創造出相當多不同的造型與樣式。
由於此產品設計的造型十分複雜，很難依靠人工製作，而3D列印可以完美的列印出精確的比例，能達到要求的精緻
度，並且沒有誤差值。
由於鞋子有相當多懸空及鏤空造型，因此在列印上一樣要搭配水溶性支撐PVA，以避免之後麻煩的後處理作業，
從圖中可看到此鞋子在PVA的使用量上更多，幾乎覆蓋了整隻鞋，因此在列印上長達8天的時間。


圖為剛列印完成的黑色鞋 (列印層厚:0.15mm   填充率:30%)

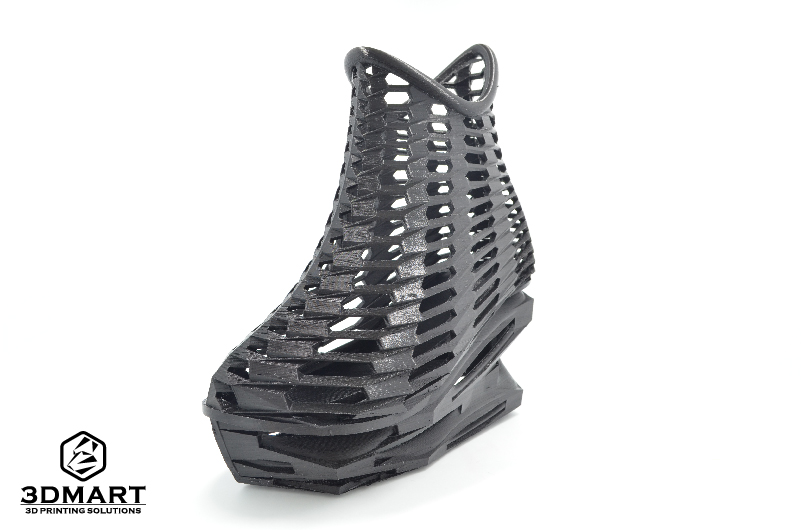

使用Ultimaker 3 extended 3d列印機印製的黑色的中性設計鞋

而在如此長時間列印下同樣能達到高品質，重點是不會在中途列印時產生問題，就是Ultimaker系列3d列印機的厲害之處。

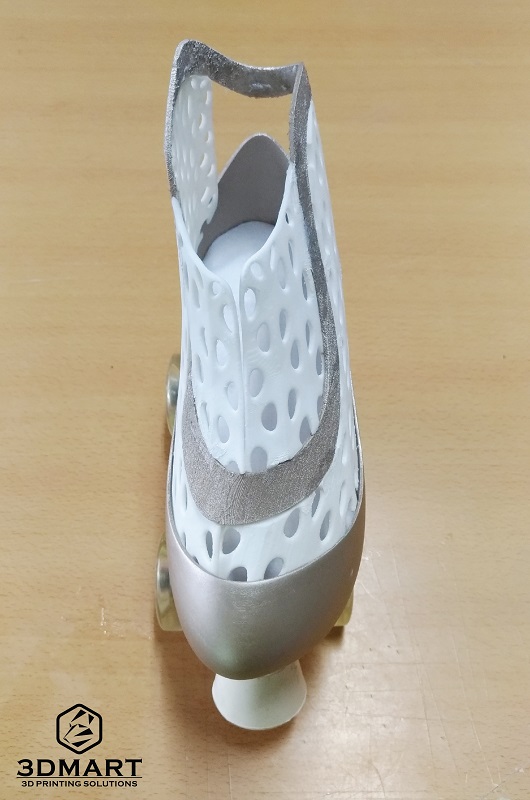

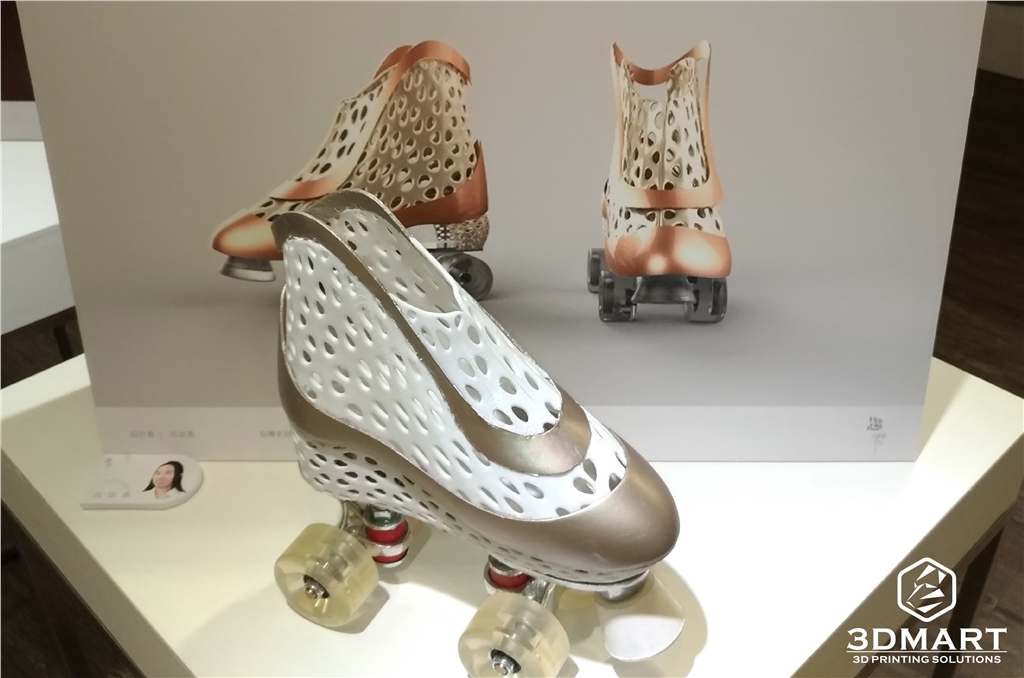

第3個是呂同學委託3D列印的兼具機能與美學的設計款溜冰鞋，因?yàn)橛X(jué)得市面上的溜冰鞋受限於機能，造成外型過
於單一，所以想設計出一雙不失流線感又具美學的溜冰鞋。

這次的作品嘗試使用現在最流行的科技-3d列印技術，想挑戰3d列印鞋子能達到的可能性，利用了3D繪圖軟體
Grasshopper表現飄寫的效果。

在設計上有許多不規則孔洞的部件造型，是其他加工製法難以做到的，而使用3d列印能非常輕鬆的快速生成所需
的模型。不僅能快速客製物件，也能生產出獨一無二的模型；比起虛擬的3D圖呈現，能更直觀的察覺實體物件的
大小與不足。

製作過程比較需要注意到支撐的位置可能會影響模型的外觀，材質選擇也會影響後製塗裝上色。

使用Ultimaker 3 extended 3d列印機列印這些物件(分為多塊進行)，皆使用TPE材質搭配PLA支撐材，上方薄片的
部分可以自由彎折具有彈性。

雖然目前3D列印的鞋子因?yàn)椴馁|(zhì)上有受到一些限制，還沒有普及的運用在市場上，但相信未來不斷改善的3D列印
機以及新材質的推出，能讓3D列印的鞋子更容易讓大眾們接受與選擇。

以上就是這次有趣的3d列印鞋款的分享啦!

學生們的創意十足，不僅美觀也獨具特色，真的令人嘆為觀止，現在學生們的模型製作方式，比起以前更多增加了
3D列印機這項選擇，讓更多意想不到的想法都能夠更輕鬆方便的達成。
3DMart也十分榮幸能在此幫助到各位莘莘學子完成他們?cè)趯W(xué)期間重要的課題，在此我們也預祝他們都能獲取高分，
並且靈感能源源不絕。
