【切片軟體】Ultimaker樹形支撐：最少線材量，支撐無死角！
最少材料用量，卻能支撐最複雜零件結構?。?a href="http://www.yztcys.cn/en/products/ultimaker" style="background-color: rgb(255, 255, 255); font-size: 16px;">Ultimaker最新研發支撐類型「樹形支撐（Tree Spports）」，面對地心引力的影響，以新型態支撐3D列印模型，樹形支撐是什麼？原理完整解析，Ultimaker Cura切片軟體設定教學，操作訣竅馬上看：
．樹形支撐（Tree Spports）

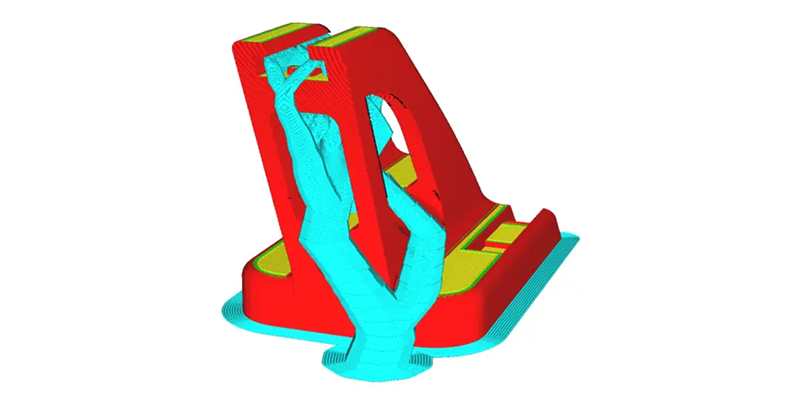

樹形支撐是Ultimaker Cura中的一種新形支撐結構，與標準支撐生成方式不同，樹形支撐會圍繞模型生長，底部厚度最厚，並隨著上升而變?。磺乙砸欢ń嵌乳L(zhǎng)出分支，每個分支只會有一個細尖處，會接觸本體物件需要支撐的部位，底部支撐會像樹幹般穩固，上方又以細小結構精準支撐物件懸空結構，外觀就像一棵樹的樹枝一樣。

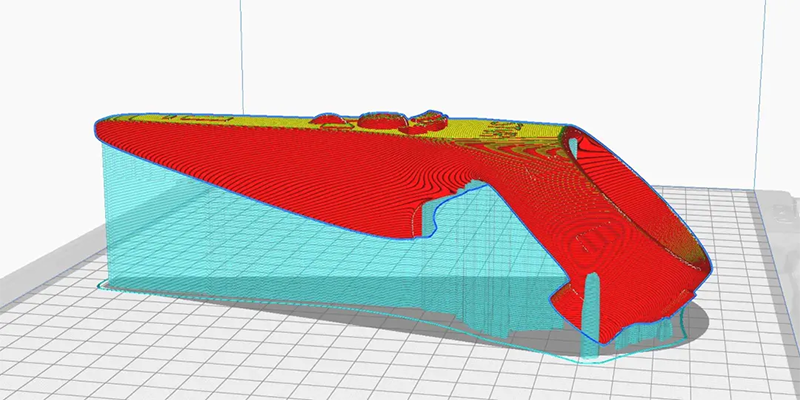

在Cura中啟動支撐功能時，支撐通常會生成在物件下方，去支撐懸在空中的物件部位，模型本體（紅色區域）可依照零件需求使用PLA、ABS、Nylon．．．或工業高強度材料來製作；而支撐部位（藍色區域）通常會使用PVA水溶性線材，水溶性支撐可直接溶解於水，無需手動拆解，也能有效保障完成品的品質。（點我看：新型支撐搭配多，溶解速度六倍快！）

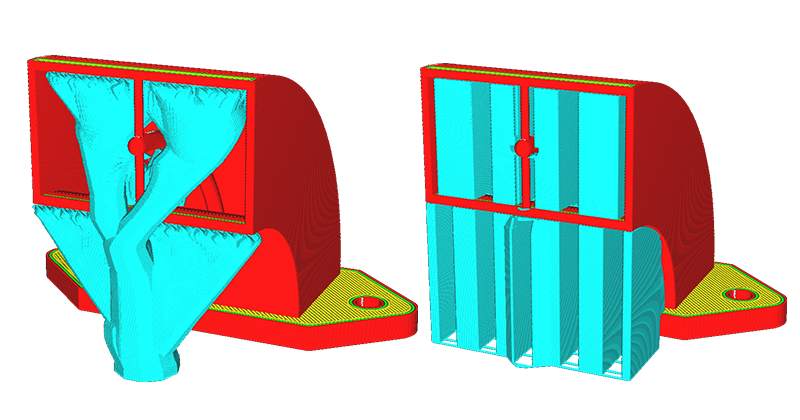

樹形支撐能夠環繞模型，支撐更多繁瑣、複雜結構的部位，以樹枝方式去接觸物件，可以比常規支撐使用更少材料，不但能節省製作成本，也能提升整體3D列印速度，過程更整潔、成品表面更光滑少缺陷。

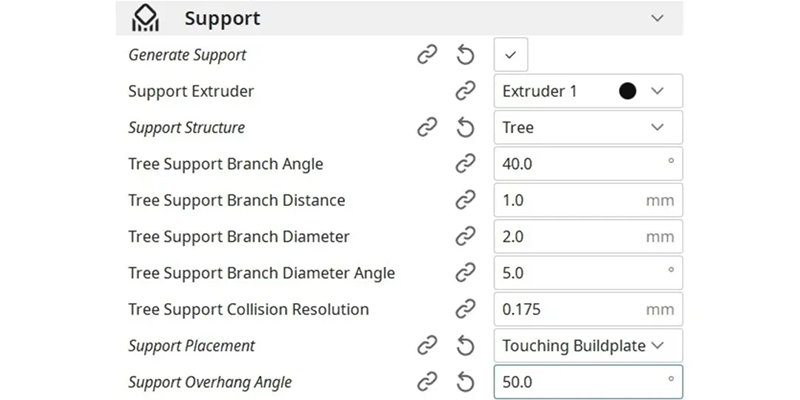

．樹形支撐主要設定
1. 支撐放置（Support Placement）
此設定也可用於普通支撐，有兩種選擇：Touching buildplate／Everywhere
選擇「Everywhere」時，支撐可以生成在物件的頂部，而選擇「Touching buildplate」時，支撐只會從列印平臺開始向上生長，並僅會支撐系統認為懸空需要支撐的位置。
2. 支撐懸垂角度（Support Overhang Angle）
設定樹形支撐的「最小角度」，數值越小，支撐面積越大、數據越大，支撐面積越小，建議可以從數值50開始嘗試，再根據模型的複雜程度、尺寸、細節去做調整。
3. 樹形支撐分支角度（Tree Support Branch Angle）
設定樹形支撐的「最大角度」，可以依照模型結構做調整，達到更多細微的部位，省去更多不必要的支撐位置，無需大面積依附在模型本體上。
喜歡這次的分享嗎？在3D列印領域中，企業使用支撐結構的頻率高，抓到訣竅、使用方法，可以提高每次生產的品質、成功率，也能製作出更精細的工業零件；三帝瑪提供的不只是3D列印，立即聯絡我們了解更多Ultimaker全系列3D列印機的詳細資訊。
