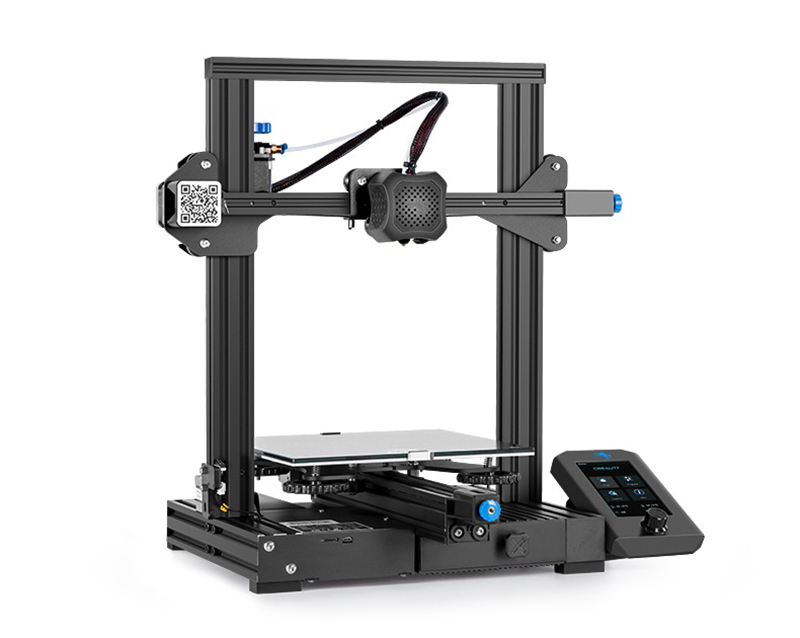

【組裝教學】Creality Ender 3D列印機：開箱組裝自己來！

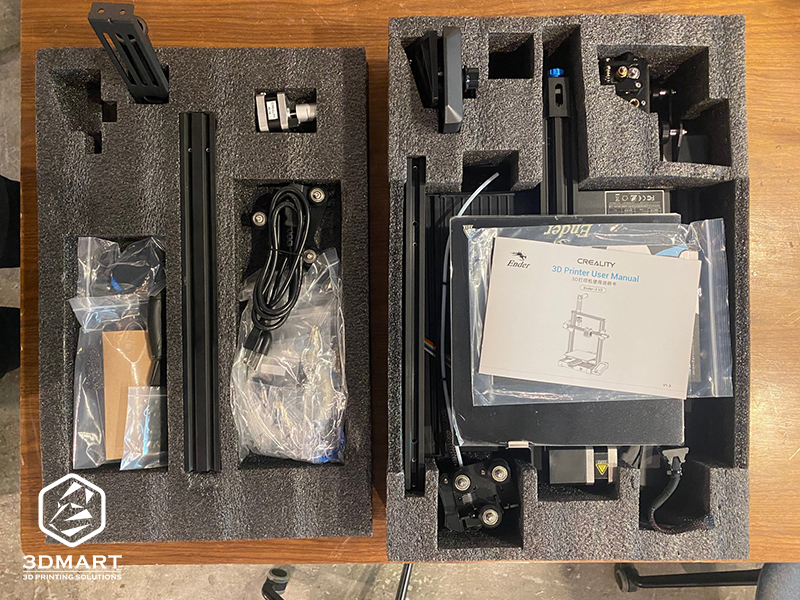

1. 3D列印機底座
2. 顯示螢?zāi)?/span>
3. 噴頭套件
4. Z軸系列零件（模塊、電機配件、限位開關零件、左右軸桿）
5. X軸系列電機配件
6. XE軸組件
7. 設備全系列軸桿
8. T型螺絲桿
9. 配件工具組（金屬鏟刀、螺絲、剪鉗、電源線、板手、噴嘴、耗材…等）
（所有零件專有名詞於說明書上皆有詳細備註）

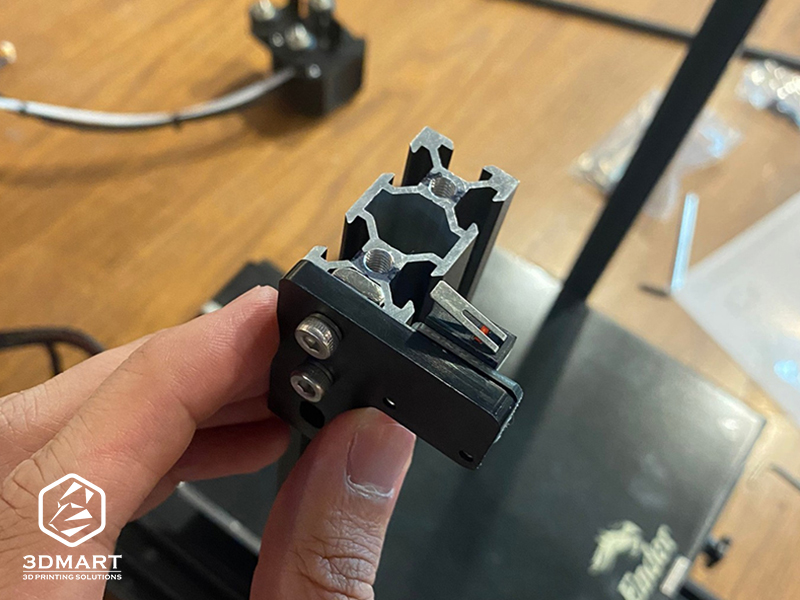

步驟一：安裝Z軸限位開關
．所需零件：
1. 底座組件
2. Z軸軸桿（左／右）
3. Z軸限位開關組件
4.內六角圓柱頭彈墊組合螺釘M5X45 *4顆
安裝Z軸限位開關，與軸桿對齊。

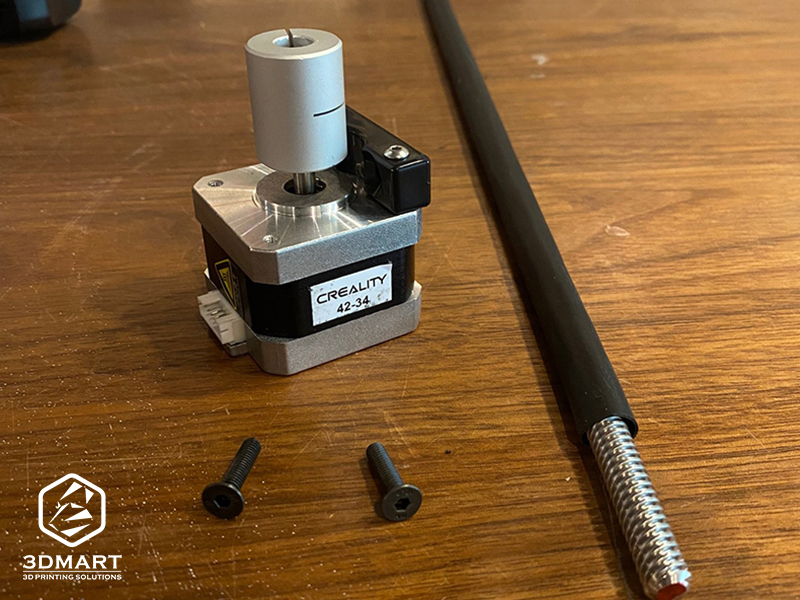

．所需零件：
1. T型螺絲桿
2. Z軸電機零件
3.內六角沉頭螺釘M4X18 2顆
將T型螺絲桿組裝於Z軸電機零件後，使用工具將螺絲鎖緊。

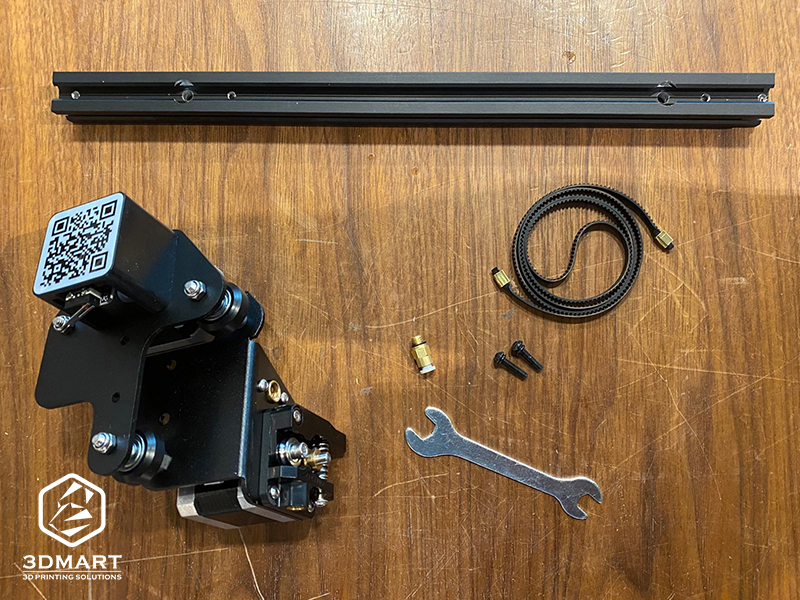

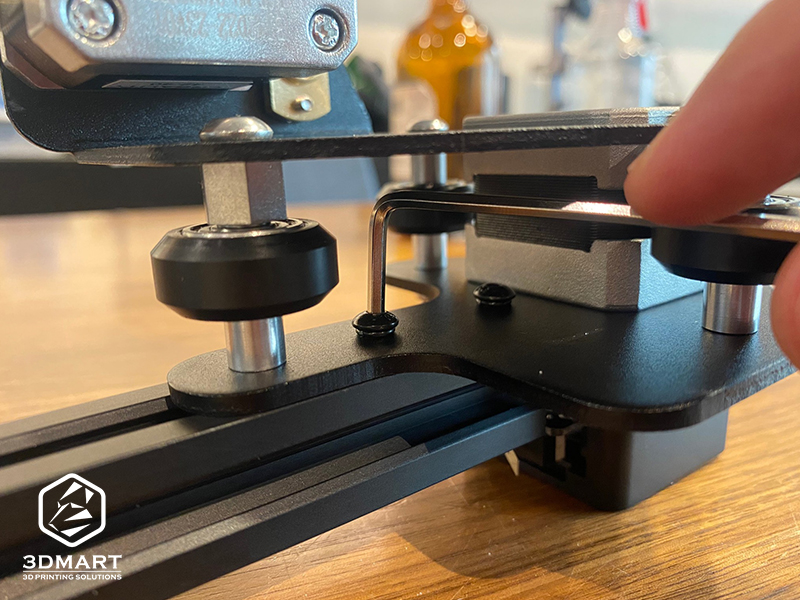

步驟三：安裝XE軸零件、輸送帶條
．所需零件：
1. XE軸組件
2. X軸軸桿
3. 螺絲接頭
4. 內六角平圓頭彈墊組合螺釘M4X16 *2顆
5. 輸送帶條
6. 板手
步驟四：安裝噴頭、Z軸組合模塊
．所需零件：
1.噴頭套件
2. Z軸被動組合模塊
3.內六角平圓頭彈墊組合螺釘M4X16 *1顆
將輸送帶貼緊X軸軸桿，並將噴頭套件的V輪套進軸桿中，推至軸桿中段，再使用1顆M4X16圓頭螺釘，將Z軸被動塊鎖緊於X軸軸桿。

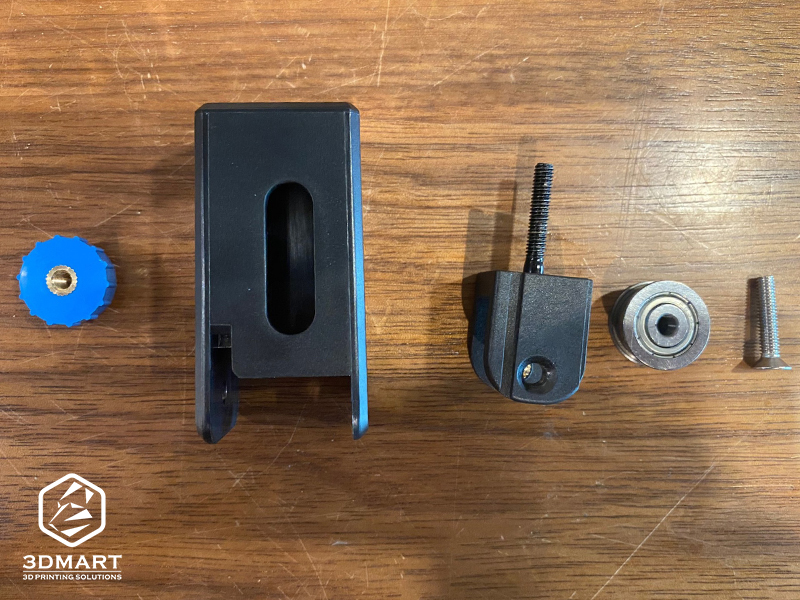

．所需零件：
1. X軸張緊器
2.內六角平圓頭彈墊組合螺釘M4X16 *1顆
3.內六角沉頭螺釘(黑)M4X14 *1顆
將X軸張緊器的配件全拆解後，再將輸送帶套入拉塊中。
將X軸張緊器組合於Z軸被動組合模塊上，並以螺絲上鎖。

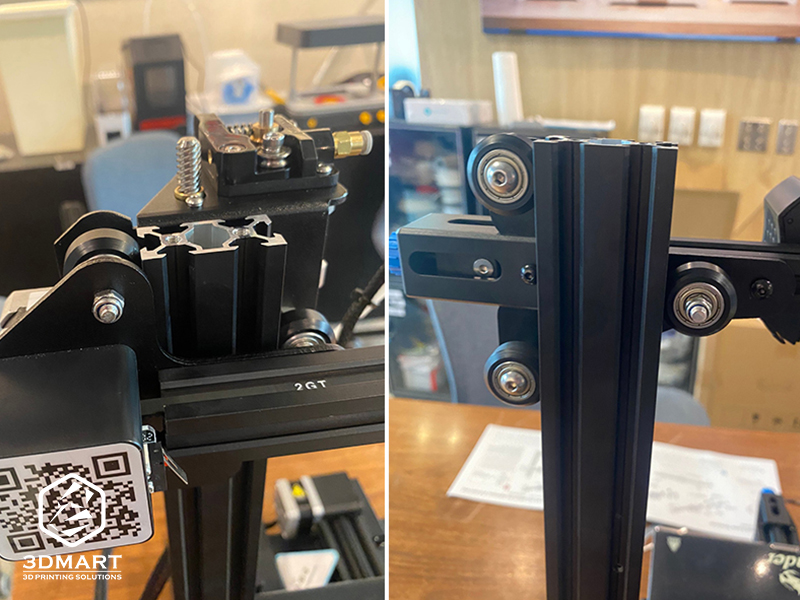

步驟六：安裝Z軸移動組件（調節X、Y軸張緊器鬆緊度）
．所需部件：
將「Z軸移動組件」沿著兩邊「V輪」插入「Z軸軸桿」的兩端，移動Z軸軸桿，上下活動順暢，不會自然滑下即可！調整輸送帶至合適鬆緊度，上下擺動約0-3mm即可。
步驟七：安裝龍門架桿、顯示螢?zāi)?/strong>
．所需零件：
1. 龍門架上軸桿
2. 顯示螢?zāi)唤M件
3.內六角圓柱頭彈墊組合螺釘M5X25 *4顆
將顯示螢?zāi)坏鬃贤品珠_，再用內六角板手安裝底座在機器左側，最後再將其鎖緊，再將螢?zāi)豢刍氐鬃纯伞?/span>
（連接顯示螢?zāi)坏撞窟B接電線。）

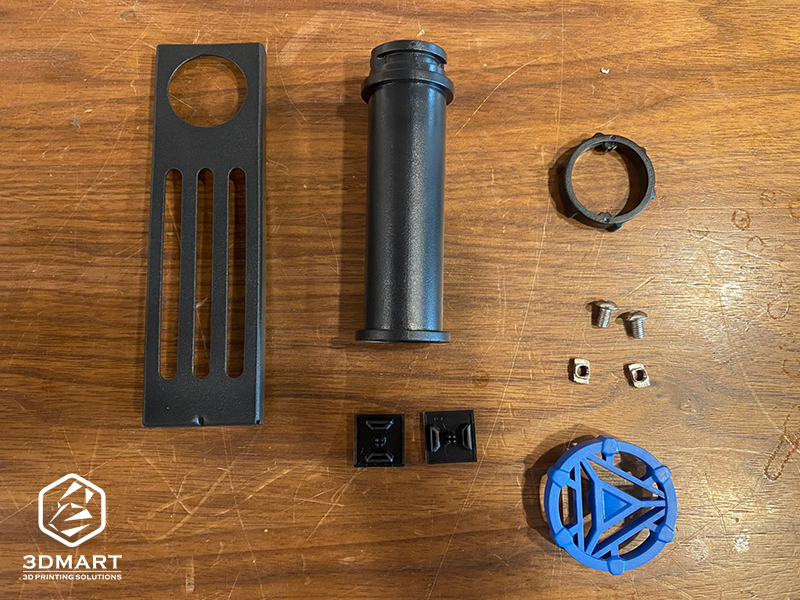

．所需零件：
2. 線材架筒、料架螺母
3.外蓋（黑）*2塊
4.內六角平圓頭螺釘M5X8 *2顆
5.M5 T型螺母
6.指示旋鈕（藍）

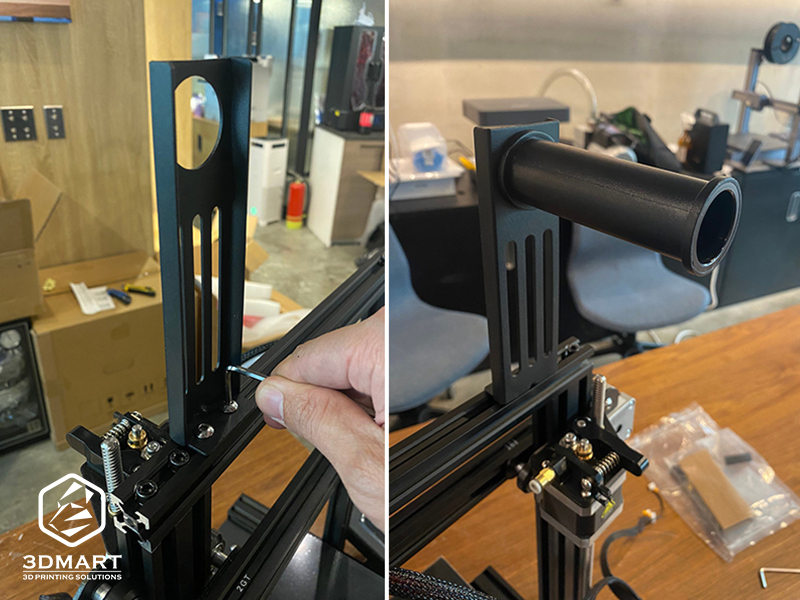

使用平圓頭螺釘M5X8、M5T型螺母，將3D列印線材架安裝於軸桿上。

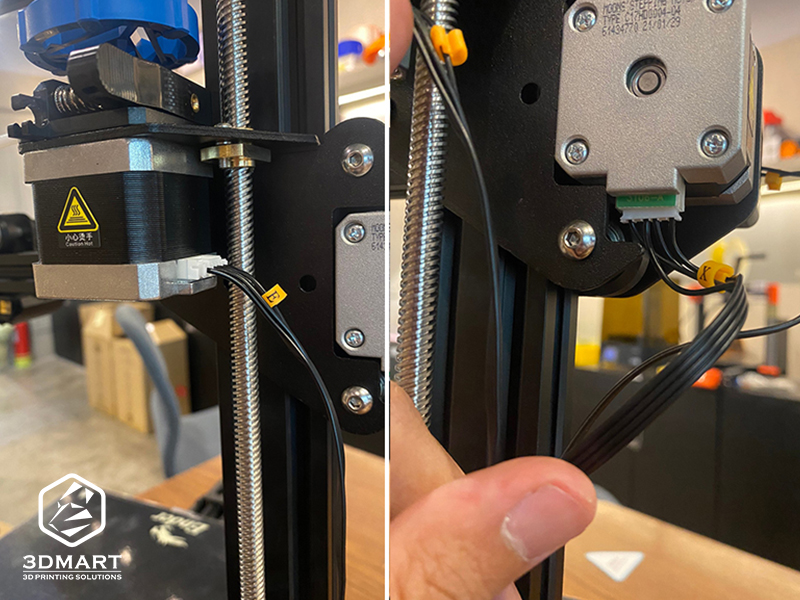

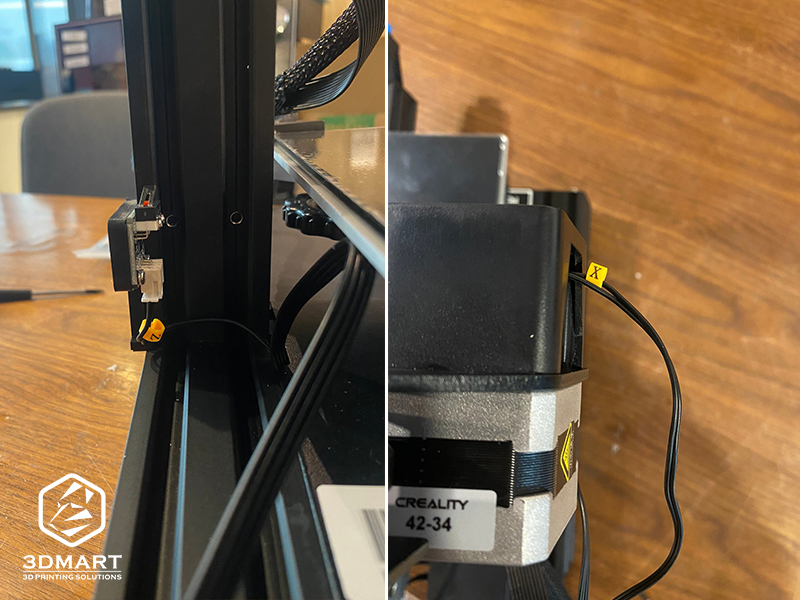

步驟九：安裝設備接線（電源線／藍色線夾／設備內接線）
依照6pin（四根線）端口上的黃色標籤指示，連接X、E、Z軸接線插入電機零件中。
依照3pin（兩根線）端口上的黃色標籤指示，連接X、Z軸限位位開關。
插上電源線之前，請先確認輸入電壓，選擇正確電壓115/230V（電壓設置不正確可能會造成損壞），最後將電源啟動。
