【3D列印知識】 FDM 3D列印創建熱成型模板的應用指南
高質量的 FDM 線材3D列印技術
就如上兩篇一樣，開首當然先介紹一下這項技術是什麼來的！
什麼是線材 3D 列?。?/strong>
線材 3D 列印是一種積層製造技術，它使用熱塑性材料的連續線材來製造 3D 物體。 該過程包括逐層熔化和擠出材料，自下而上地建造物件。
線材 3D 列印背後的技術稱為 FDM（熔融沈積建模）或 FFF（熔融線材製造）。 如今，這兩個術語可以互換使用，因?yàn)樗鼈冎傅氖菐缀跸嗤难u造流程。
與其他積層製造技術相比，F(xiàn)DM 零件的生產速度更快，成本更低，但品質和性能卻各不相同。 FDM 3D 列印機還可與多種材料相容，從而實現了廣泛的應用。

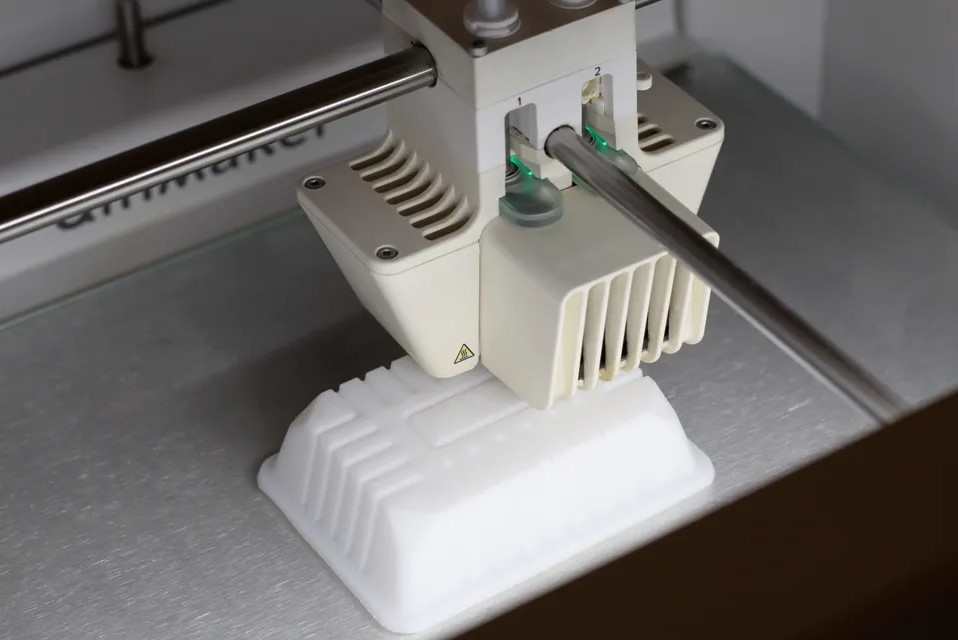

Ultimaker S5 3D 列印熱成型模板
那線材 3D 列印在熱成型方面有什麼優勢呢？
成本效益高
線材 3D 列印是最具成本效益的製造技術之一，這主要是因?yàn)槠湔麄€(gè)製造工作流程所需的設備成本較低。 對於大多數材料來說，沒有後處理成本，材料成本也低於昂貴的耗材。
因此，在需要進行多次測試的早期原型階段製作熱成型模板時，線材 3D 列印是一個理想的選擇！
乾淨無污染

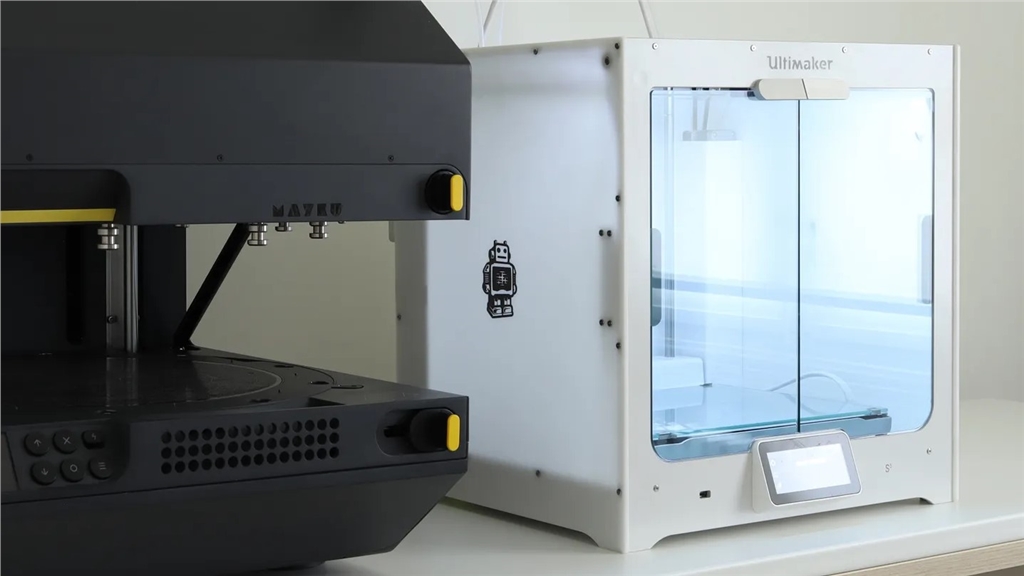

FDM 3D 列印是一種乾淨的製造工藝，幾乎不會產生廢物！由於所使用的材料關係，零件完成後可以徒手從3D 列印機中取出。 你可以選擇去除支撐材料或平滑表面，但無需進行後處理。 這樣，你就可以直接從 3D 列印機 到 Mayku Multiplier，無需任何額外步驟，從而能保持工作空間的整潔。
快速製作，減省時間
就製造速度而言，線材 3D 列印具有令人難以置信的多功能性。 透過硬體功能和切片軟體，你可以大大縮短列印時間並快速獲得結果。 例如，使用 1 毫米的噴嘴和層厚製作早期原型時使用的大型模板。 這樣你就可以在數小時而不是幾天內生產零件，從而增加時間效益性，提升工作效率！

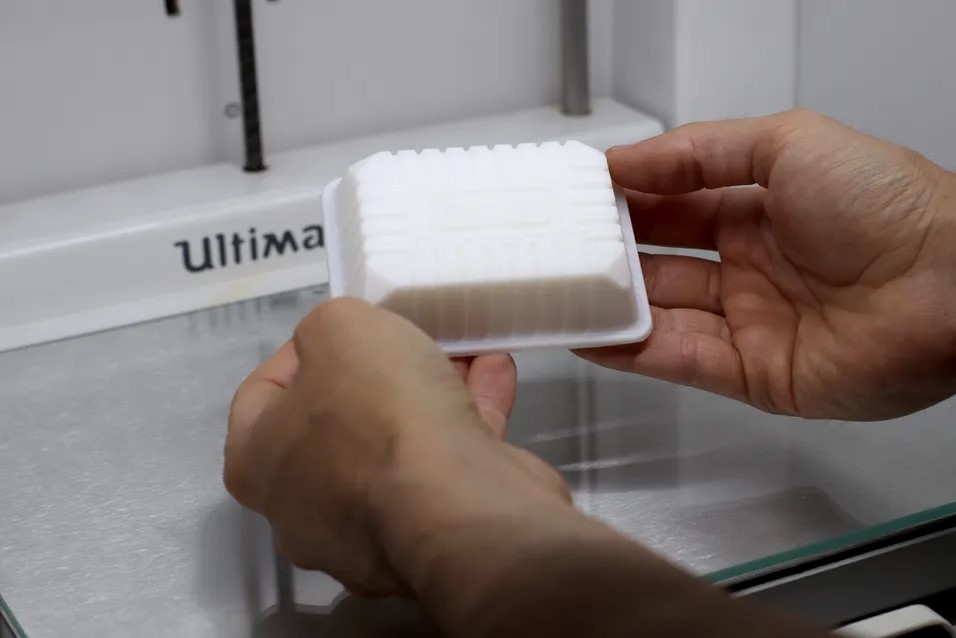

FDM 3D 列印熱成型模板
設計與製造熱成型模板
以下是使用線材 3D 列印設計和製造熱成型模板時應注意的一些事項和建議方法。
層高
與所有 3D 列印技術一樣，層越薄，表面越光滑。 對於使用線材 3D 列印技術製造的熱成型模板，我們建議使用介於 0.1 至 0.2 毫米之間的層高，以創建具有微妙分層紋理的模板。 這將大大改善脫模體驗。
如果您製作的是沒有垂直壁的大型原型模板，您可以增加層高，但建議始終進行測試。

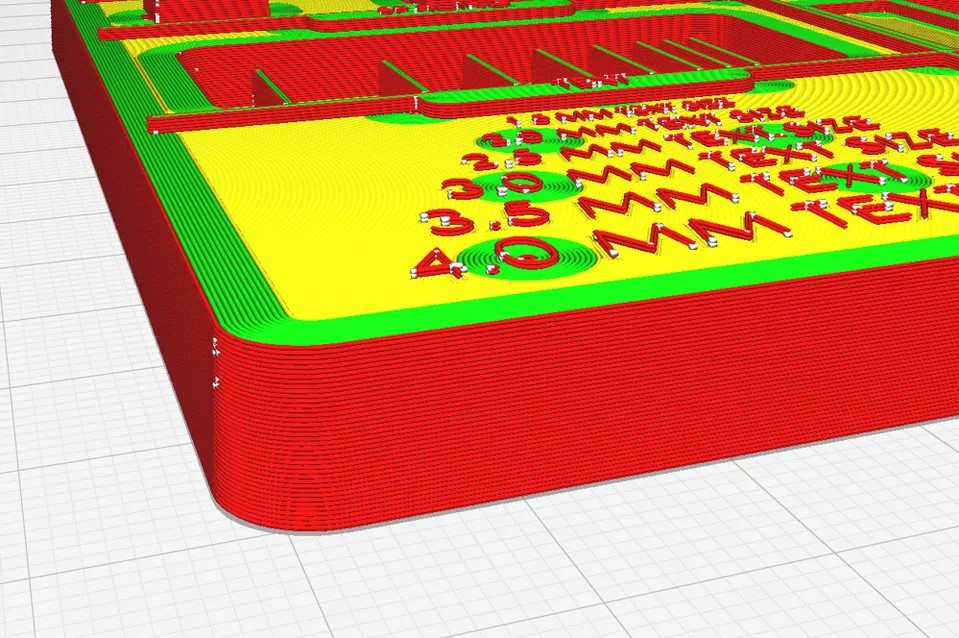

UltiMaker Cura：圖層厚度預覽
模板拔模角
我們建議模板的拔模角度至少為 5°，以達到最佳的成型和脫模效果。 但是，用線材 3D 列印製作的模板表面紋理多，與表面光滑的模板相比，脫模過程更加困難。 如果無法增加模板的拔模角度，可考慮在成型前打磨或磨平模板表面。

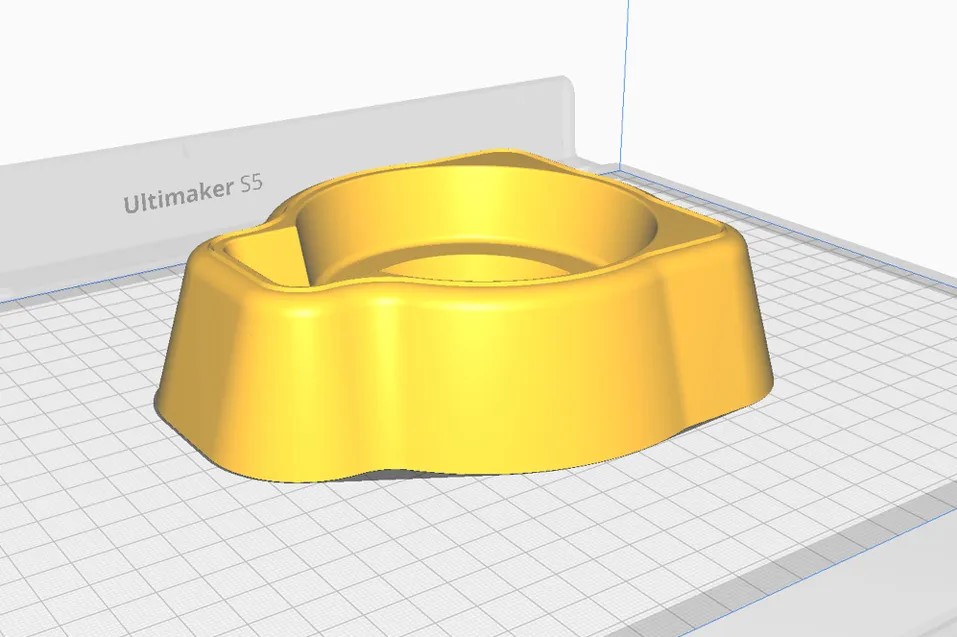

UltiMaker Cura：模型預覽
噴嘴直徑
大多數使用線材 3D 列印機都配有標準的 0.4 毫米噴嘴。 如果您需要製作具有高精度或小設計特徵的小模板，您可以使用 0.25 毫米的噴嘴。 但是，如果您要製作大型、簡單的模板，則應考慮升級到更大的 0.8 毫米噴嘴。 這將使您的 3D 列印速度更快，製作的模板也更耐用。

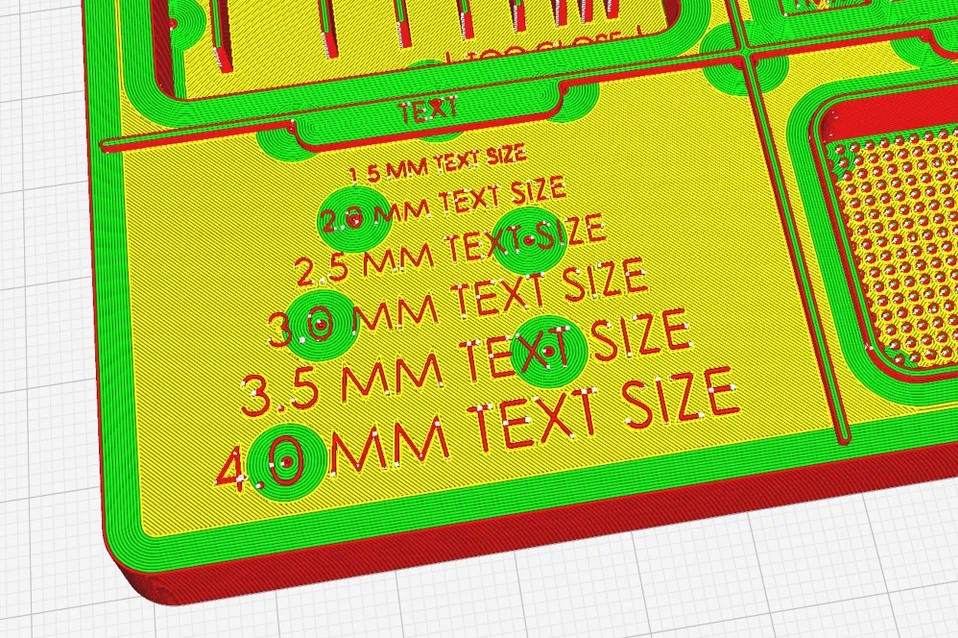

UltiMaker Cura：詳細程度預覽
外殼厚度
大而空心的模板在壓力和熱作用下成型時容易變形，尤其是在使用像倍增器這樣強力的壓力成型機的時候。 為了增加模板強度，我們建議製作一個外殼厚度為 3-5 毫米的模板， 最好用不同的厚度進行測試，以找到合適的厚度。
在製作熱成型模板時，頂部的厚度起著十分重要的作用，因?yàn)樗c熱塑膠板接觸的時間最長。 可考慮增加頂端部分的厚度，使其與垂直壁厚相匹配，以防止因壓力和熱量而變形。

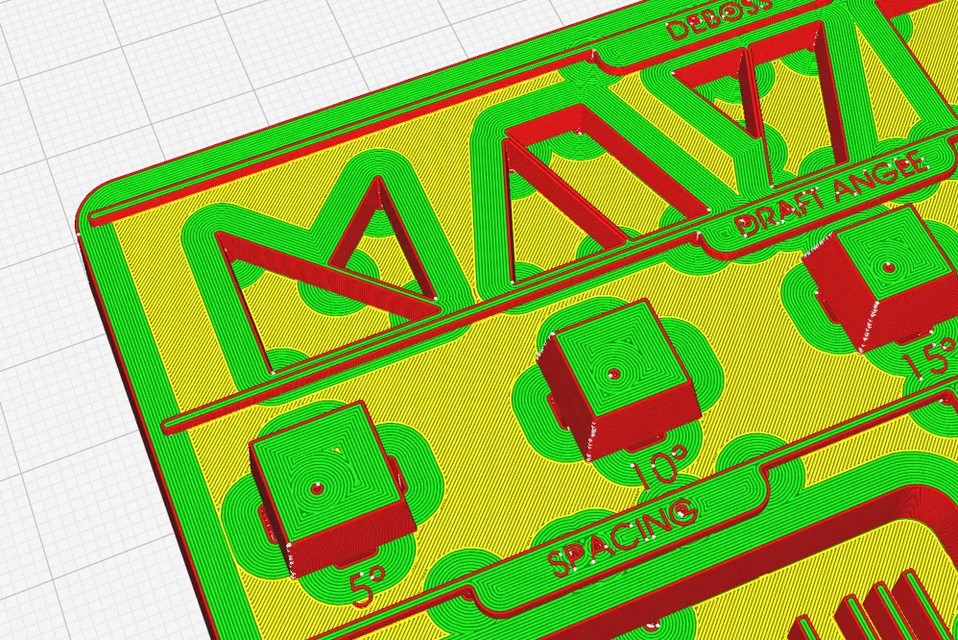

UltiMaker Cura：壁厚預覽
填充密度
填充密度越高，零件的耐磨性越強，是任何項目的最佳選擇。 建議填充密度為 50%，但強烈建議先進行測試。
高填充密度可確保零件有足夠的強度承受壓力和熱量，還能確保零件可以重複使用，因此非常適合需要進行大量測試的項目。

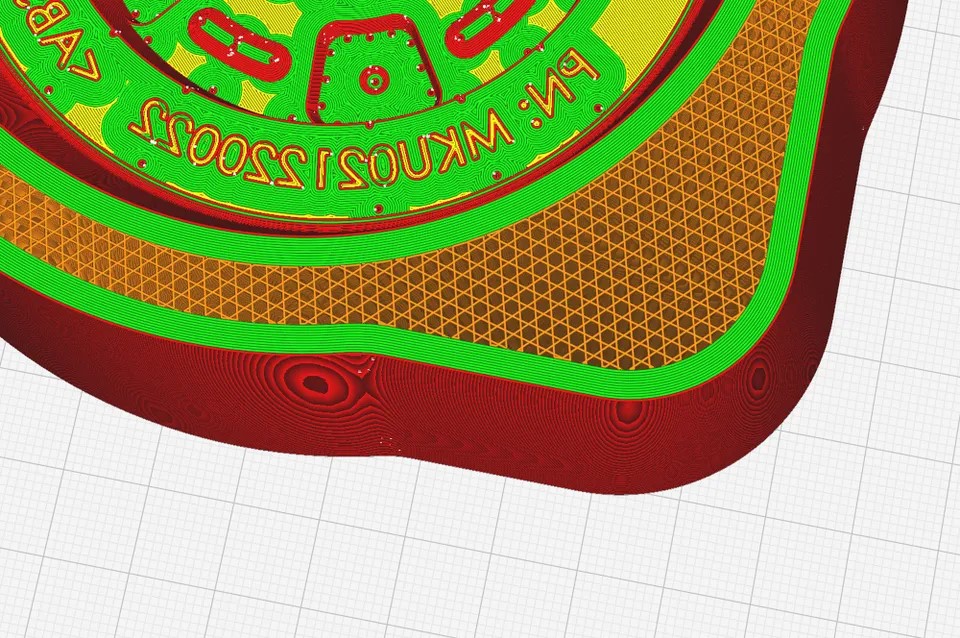

UltiMaker Cura：填充密度預覽
氣孔尺寸
我們建議使用錐形氣孔， 這些氣孔在模板表面的直徑不得超過 0.4 毫米，在模板底部的直徑不得超過 2 毫米。

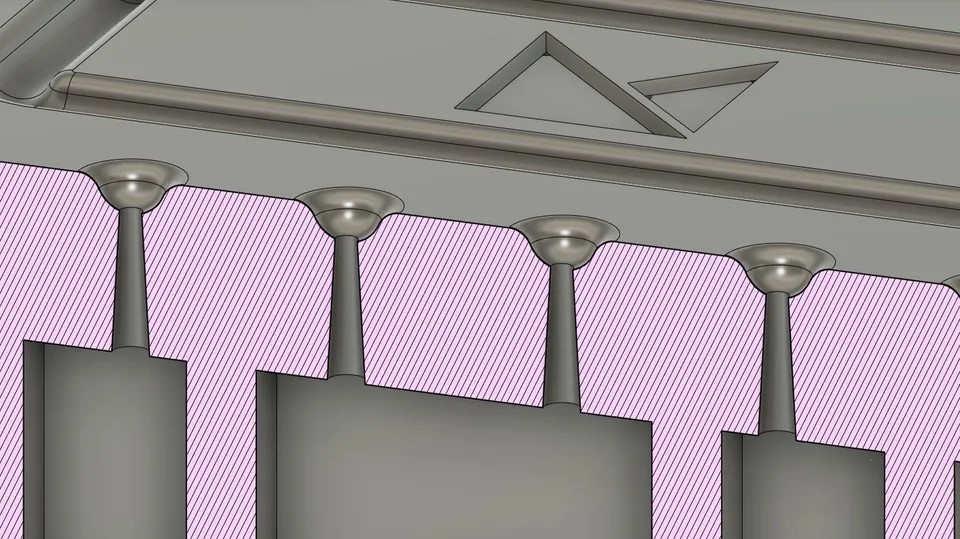

熱成型模板中的錐形氣孔
使用較大的噴嘴和複合材料可能會略微影響 3D 列印機的公差。 因此，我們建議測試您的3D 列印機，以確保使用標準設定列印時氣孔未被阻塞。

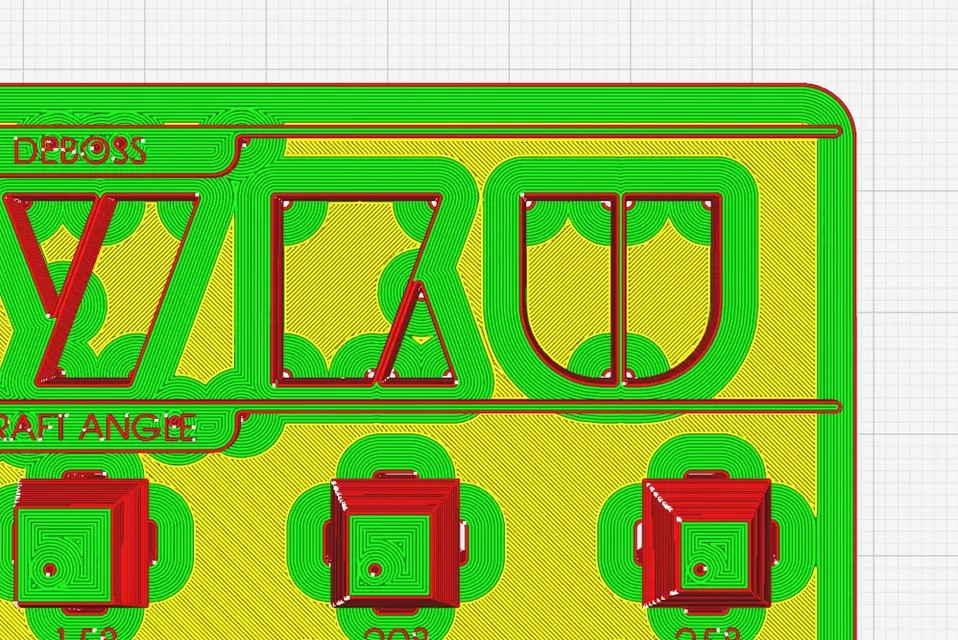

UltiMaker Cura：氣孔尺寸預覽
草稿屏蔽
使用工程材料進行 3D 列印以製作熱成型模板時，建議在準備 3D 列印模型時添加防風罩。 這將有助於減少翹曲，確保更好的零件整體品質。

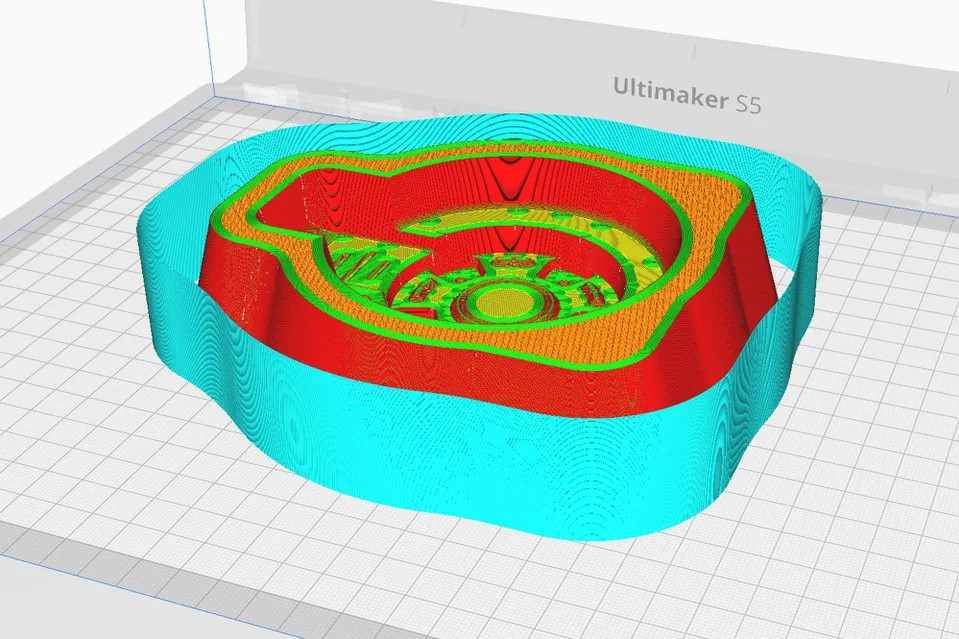

UltiMaker Cura：草稿牆預覽
推薦的線材材料
在使用 線材 3D 列印製作熱成型模板時，我們推薦使用 Ultimaker 尼龍等工程材料，這些材料具有高熱穩定性、較高的熱變形溫度以及較高的拉伸強度。
雖然使用其他線材材料（如 ABS、PETG 或 HIPS）製作的熱成型模板與 Mayku 的 3D 成型機（如Mayku FormBox）相容，但它們往往最適用於早期原型製作。 但最終模板應使用工程材料製作，因?yàn)楣こ滩牧暇哂懈玫臋C(jī)械性能。

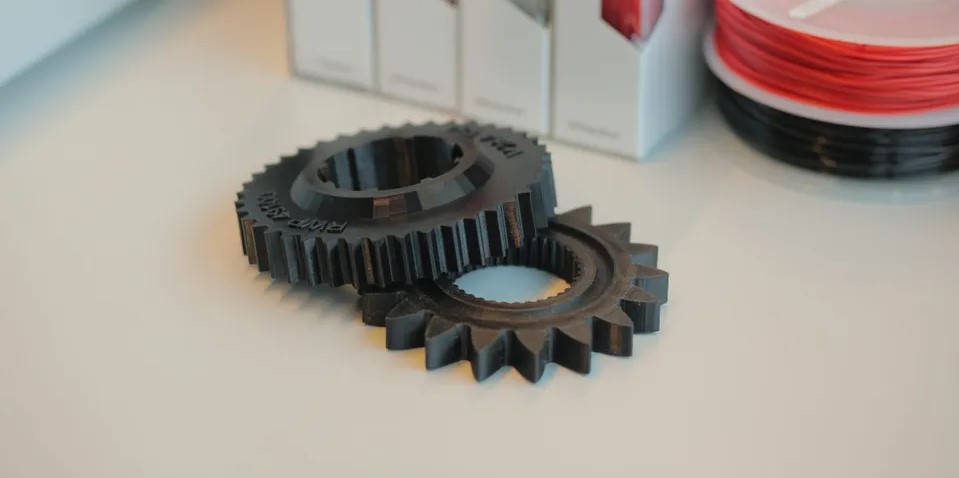

尼龍 3D 列印零件（資料來源：UltiMaker - 如何使用尼龍列?。?/span>
FDM 3D 列印熱成型模板的最佳用途
線材 3D 列印是創建熱成型模板的理想技術，因?yàn)樗哂锌焖僭脱u作能力、成本效益高、列印尺寸大且無需後處理。 以下是線材 3D 列印技術特別適用的一些情況：
• 早期原型製作： 使用線材 3D 列印，您可以快速測試不同的設計和形狀，並加快原型製作過程。
• 大型模板： 線材 3D 列印具有最佳的列印尺寸-成本比，非常適合在 Mayku Multiplier 上成型大型模板。
• 內部測試： 線材 3D 列印無需進行後處理，因此是您的工作室與Mayku 3D 成型機一起使用的最佳技術。
了解 FDM 產品
